难度：
使用次数：71
入库时间：2017-03-30如图，在电路中的O内填上适当的电表符号，使R1、R2并联连接．
-
难度：
使用次数：855
入库时间：2017-03-30

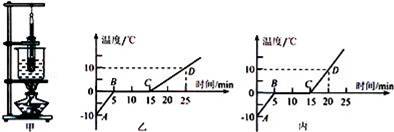

小华同学利用图甲所示装置对100g冰加热，他每隔相同时间记录一次温度计的示数，并观察物质的状态．图乙是他根据记录的数据绘制的温度﹣时间图象，根据图象可知：
（1）冰属于晶体，由B→C的过程，冰水混合物 （需要/不需要）吸收热量，内能 （不变/增大/减小）；
（2）设相同时间内物质吸收的热量相同，则BC阶段物质共吸收了 J的热量（c冰=2.1×103J/kg•℃，c水=4.2×103J/kg•℃）；
（3）图丙是另一位同学在完成同一实验时绘制的温度﹣时间图象，老师认为他的CD段数据有问题，老师做出这样的判断的依据是 ．
-
难度：
使用次数：1037
入库时间：2017-03-30
一辆小轿车以某一速度在平直路面上匀速行驶100km，消耗汽油10L．若这些汽油完全燃烧放出的热量有30%用来驱动汽车做有用功，已知：所用汽油的热值为4.6×107J/kg，密度为0.7×103kg/m3，求：
（1）这些汽油完全燃烧放出的热量；
（2）这辆轿车以该速度匀速行驶时受到的阻力．
-
难度：
使用次数：102
入库时间：2017-03-30
如图所示，甲图是一种即开即热式电热水龙头，乙图是它的电路原理图．旋转电热水龙头的手柄，可带动切换开关在1、2、3之间接通对应的电路，从而实现热水、温水、冷水之间的切换．电热水龙头的部分参数如表所示．
求：（1）热水档时电路中的电流；
（2）电热丝R2的阻值；
额定电压（V）
频率（Hz）
额定输入功率（KW）
电热效率
热水
温水
220
50
4.4
2
84%
-
难度：
使用次数：2150
入库时间：2017-03-30
用如图所示的滑轮组匀速提升重力为60N的物体，在绳子自由端移动6m的过程中，拉力F做的功为150J，所用时间为5s．求：
（1）拉力F做功的功率．
（2）滑轮组的机械效率．
（3）若克服摩擦和绳重所做的功为总功的2%，则动滑轮的重力多大？
