入库时间：2017-03-30如图所示是某同学为了研究“电流通过导体产生热量多少与哪些因素有关？”而设计的电路的一部分，关于该实验有下列说法：（1）该电路是研究电流通过导体产生的热量多少与电流大小的关系；（2）两烧瓶中分别是等质量的水和煤油；（3）实验是通过“温度计升高的示数”来间接反映导体产生热量的多少；（4）将铜丝和镍铬合金丝串联的目的是为了控制电流大小和通电时间相同．上述判断正确的是（ ）
A．（1）（2） B．（1）（3） C．（2）（4） D．（3）（4）
-
难度：
使用次数：822
入库时间：2017-03-30
如图所示的四幅电路图中，在滑动变阻器的滑片P从a端滑到b端的过程中，灯从亮变暗且电压表示数从小变大的是（ ）
A．
B．
C．
D．
-
难度：
使用次数：62
入库时间：2017-03-30
为研究甲、乙、丙三种液体的吸热能力，小明选用了甲、乙、丙三种液体，用相同加热器加热，得到了三种液体的温度变化情况：
加热时间t/min
0
1
2
3
4
甲液体温度/℃
20
30
40
50
60
乙液体温度/℃
38
46
54
62
70
丙液体温度/℃
56
62
68
74
80
（1）小明选用的甲、乙、丙三种液体的 （选填“质量”或“体积”）必须相同；
（2）分析数据可知： 吸热能力最强；
（3）为了研究三种液体的吸热能力，小明还可以设计如下实验方案：用相同加热器加热上述三种液体，使之升高相同的温度，通过比较 判断三种液体的吸热能力．
-
难度：
使用次数：185
入库时间：2017-03-30

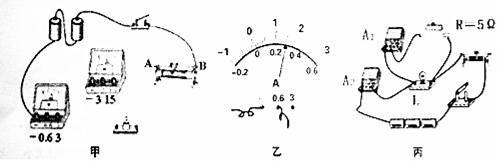

在“测量小灯泡额定功率”的实验中，李翔实验小组的同学选用的是2.5V的小灯泡．
（1）请用笔画线代替导线将甲图中的实验电路中未连接部分补充完整．（要求：闭合开关前，将滑动变阻器的滑片置于A端）
（2）电路连接正确后，闭合开关，发现小灯泡不亮，若 （写出电流表和电压表指针偏转情况），则说明电路正常，接下来可以移动电阻器滑片继续进行实验了．
（3）为了测量小灯泡的额定功率，李翔接下来的操作是 ，若小灯泡正常发光时电流表的示数如图乙所示，则小灯泡的额定功率为 W．
（4）小红小组没有使用电压表，而是用了两个电流表和一个5Ω的电阻R设计了如图丙所示的电路，同样测出了小灯泡的额定功率，具体操作是：闭合开关，移动变阻器的滑片，使 ，小灯泡正常发光，若此时电流表A2的示数为I，则该灯泡的额定功率为 P额= ．
-
难度：
使用次数：192
入库时间：2017-03-30
为了测量定值电阻RS的阻值，小明同学设计了如图所示的实验电路（电源电压未知，电阻R0的阻值已知），闭合开关S后，则接下来的操作是（只需写出操作过程和需要测量的物理量的符号，不需写出表达式）：
（1） ；
（2） ．
