难度：
使用次数：695
入库时间：2017-03-29在“探究影响滑轮组机械效率的因素”实验中，某实验小组用如图所示的同一滑轮组提升不同钩码的方法，分别做了甲、乙、丙3组实验，实验数据记录如下：
次数
钩码重/N
动滑轮重/N
钩码上升
的距离/cm
弹簧测力计
的示数/N
弹簧测力计
上升的距离/cm
机械效率
1
2
0.8
5
1
15
66.7%
2
4
0.8
5
1.7
15
\
3
6
0.8
5
\
15
83.3%
(1)在实验操作中应该使钩码 (选填“快速”或“缓慢”)上升；
(2)进行第2次测量时滑轮组的机械效率约为 (保留三位有效数字)；
(3)进行第3次测量时，弹簧测力计示数为 N，滑轮组做的有用功是 J；
(4)分析实验数据，实验小组得出的实验结论是：滑轮组的机械效率与 有关；
(5)分析表中数据可知，F≠
，可能的原因是： ；(6)某次实验时将绳子自由端匀速拉动时弹簧测力计的读数记为F，钩码重记为G，动滑轮重记为G’，绳自由端移动距离记为s，钩码提升高度记为h，不计绳子重及摩擦．则下列关于滑轮组机械效率的计算关系中错误的是 ．
A．η=
B．η=
C．η=
D．η=1﹣
．[来源:学科网ZXXK] -
难度：
使用次数：148
入库时间：2017-03-29
张皓同学做“测定小灯泡电功率”的实验，设计的电路图如图甲所示，小灯泡所标示的额定电压为2.5V．
(1)张皓同学按甲图连好电路如图甲所示
，闭合开关前，他应将滑片P移到滑动变阻器的最 (选填“左”或“右”)端；(2)接着检查电路连接，他发现有一根导线连接错了，请你在甲图中在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法；
(3)改正连接后，他闭合开关，发现灯泡不发光，电流表有示数，电压表示数为0，移动滑动变阻器的滑片P可以改变电流表的示数，那么电路的故障原因是： ；
(4)排除故障后进行实验，他根据实验测得的数据，画出了小灯泡的电流随电压变化的图象如图乙所示，由图象可知小灯泡的额定功率是 W；
(5)由步骤(5)知小灯泡的电流随电压变化的图象不是一条直线，他结合实验过程分析得知，形成的原因是： ．[来源:Zxxk.Com]
(6)张皓同学又设计了两种测量定值电阻Rx阻值的实验电路方案，方案中定值电阻的阻值为R0．
①方案一：闭合开关S，如果电压表V1和V2的读数分别为Ul和U2，则电阻Rx的阻值表达式为
Rx= ．
②方案二：电路中Rx≠R0，将S接到a，读出电流表的示数I1；再将S接到b，读出电流表的I2；由I1R0=I2Rx可得Rx=I1R0/I2．请判断结果是否正确并简要说明理由： ．
-
难度：
使用次数：175
入库时间：2017-03-29

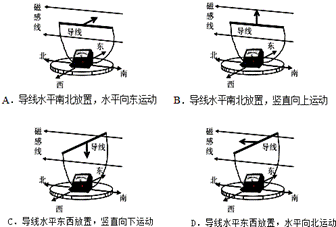

1)如图1所示，赤道表面地磁感线与水平地面平行指向北方，导线与能测微弱电流的电流表组成闭合电路，下列哪种操作可让电流表指针摆动？( )

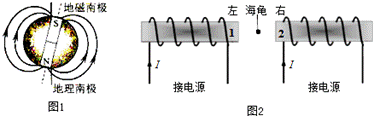

(2)科学家猜测，A地海龟在春季是利用地磁场(如图1)向南返回出生地，以下为相关研究．
①在春季A地某屏蔽磁场的实验室中，无磁场环境下海龟无固定游向；当把海龟置于模拟地磁场中(用图2简化示意)，图中1为磁体N极，2为磁体 极，按科学家猜测，海龟应
向 游动(选填“左”、“右”)．
②地磁场在缓慢变化，科学家每年记录海龟出生地筑巢地点移动的方向，并追踪地磁场的微小
移动方向，发现 ，现象符合猜测．
