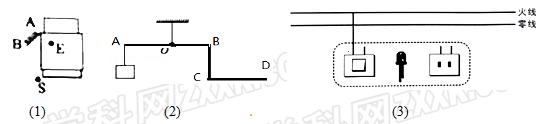

入库时间：2017-03-29(1)如图所示为一辆轿车的俯视图，E点为司机眼睛的位置，司机通过左侧的后视镜AB(看做平面镜)中能看到车尾后部S点，请画出其光路图(保留作图痕迹)
(2)画出使杠杆AOBCD在如图所示位置静止时所用最小力F的作用点和方向．
(3)如图是家庭常用的一个插线板的示意图．在使用中会发现：插线板上的指示灯在开关断开时不发光，插孔
不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压．根据上述现象，请在图中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通
-
难度：
使用次数：134
入库时间：2017-03-29
)释放化学能的过程不断地发生在人体内，食物也是一种“燃料”．营养成分在人体细胞里与氧结合，提供细胞组织所需的能量．人体摄入的能量(营养师常称之为热量)过多或过少，都有损于健康．
(1)某种巧克力的营养成分表上标有“每100g 能量2361kJ”，该标识的含义与以下物理量 (填入字母代号)的含义类似．
A．热量
B．内能 C．热值 D．比热容(2)小华同学质量为50kg，正常情况下步行上一层楼需要12s，他克服重力做多少功？他克服重力做功的功率是多少？(每层楼高3m，g取10N/kg)
(3)人体摄入过多的能量往往希望通过运动消耗掉．小华同学吃了一块净含量50g的上述巧克力，如果他从巧克力获得的能量全部用于克服重力做功，则他要爬多少层楼？(每层楼高3m)
-
难度：
使用次数：147
入库时间：2017-03-29
电动机是一种使用广泛的动力机械，它内部的线圈有一定的电阻，我们可以将其
看作是一个没有电阻但两端有一定的电压U1的线圈M(理想的电机)与一个电阻r串联，如图所示．从能量转化的角度看，电动机主要是通过线圈M把电能转化为机械能，还有一部分在电阻r中以产生热量的形式散失掉，把该电动机接在电压为U=220V的电路两端，如果通过电阻r中的电流为5A，求：
(1)这台电动机每分钟消耗的电能是多少？
(2)若这台电动机线圈的电阻是4Ω，则线圈每分
钟产生的热量为多少？
(3)这台电动机每分钟所做的机械功是多少？
(4)这台电动机的机械效率为多少？
-
难度：
使用次数：246
入库时间：2017-03-29
某综合实践活动小组在制作一个医用冷
藏盒时，不知道给药品降温用冰好，还是盐水结成的冰好？他们动手测量了盐水的凝固点．(1)在选择器材时，小明提出不要使用量程为﹣2℃～102℃的温度计，要使用量程为﹣20℃～102℃的温度计，这样考虑主要是基于什么假设？
(2)小明和小红分别通过实验得到了盐水的凝固图象如图所示，则小明所测盐水的凝固点是
℃．
(3)他们同时发现所测得盐水凝固点并不相同，于是对比了双方实验过程，发现烧杯中装水都是200ml，小明加了1汤匙的盐，而小红加了3汤匙的盐，由此作出猜想：盐水的凝固点与盐水的浓度有关．接着多次实验得出不同浓度盐水的凝固点，数据记录如下表：
盐水浓度(%)
0
3
6
9
12
15
18
21
24
27
30
36
凝固点(℃)
0
﹣2
﹣4
﹣6
﹣8
﹣11
﹣15
﹣18
﹣17
﹣1.8
﹣0.4
0
分析表格中数据可知，当盐水浓度增大时，其凝固点 ．
(4)小明由
表格数据得到盐水浓度为21%时凝固点最低，其值为﹣18℃，你认为他的判断准确吗？ (准确/不准确)，你判断的理由是 ．(5)你认为给冷藏盒中药品降温最好选用 ．(冰/适当浓度盐水结成的冰)．
-
难度：
使用次数：402
入库时间：2017-03-29
小文同学通过以下的实验过程，探究光的反射规律．
【提出问题】光的反射光线与入射光线的位置有什么关系？
【设计与进行实验】
(1)如图甲所示，把一可沿ON折叠的白色硬纸板(作光屏)竖立在水平放置的平面镜上，使一束光紧贴硬纸板射向镜面上的O点．
(2)当一束光贴着左侧纸板沿AO方向射到O点时，在右侧纸板上能看到反射光线OB．实验时，在纸板前不同方位都能看到光的传播途径，这是因为
光在光屏上发了 反射．(3)让光线逆着BO的方向射向镜面O点，会发现反射想沿着OA方向射出，这表明：在光的反射现象中，光路具有 性．由(2)、(3)能发现反射光线与入射光线在同一平面内．[来源:学*科*网Z*X*X*K]
(4)若将右侧纸板向后折转一定的角度，则在右侧纸板上 (选填“能”或“不能”)看到反射光线．
(5)再如图乙所示，若将纸板倾斜，让光线仍贴着纸板沿AO方向射向镜面，则右侧纸板上
(选填“能”或“不能”)看到反射光线．
【实验中提到新的问题】
(4)、(5)中反射光线存在吗？若存在，射向哪个方向呢？是否还是与入射光线共面呢？
【继续实验】在图乙中过O点垂直于镜面立一根铅笔OM，仍以(5)中那条入射光线为入射光线，将纸板再竖立起来旋转纸板，使入射光线与OM共面，再移开铅笔，此时在纸板同一平面上呈现出反射光线．
【分析与论证】
(1)为了探究反射光线与入射光线的位置关系，过入射点作与镜面垂直的一条直线(用虚线)很有必要，我们物理学中把这根线叫做法线．
(2)经过多次实验发现，在光的反射中，反射光线中，反射光线、法线、入射光线都在 ．
【评估与交流】探究出上述光的反射规律以后，小文同学在如图甲所示中作出了法线，让光线贴着纸板沿
AO法线射向镜面，反射光线沿OB方向射出．测量出
两个角的大小都是40°，于是继续补充光的反射规律，
得出结论：光反射时，入射角等于反射角．现请你对他这样得出的结论及正确性作出评价：
① ；② ．
