入库时间：2017-03-27小明家有一个容量为1.2L的自动电热水壶，铭牌上标有“220V 1000W”字样，将其装满初温为20℃的水后接入家庭电路中．小明家的电子式电能表的表盘上标有“3000imp/kW•h”（imp指的是电能表上指示灯闪烁的次数）．求：[水的比热容为4.2×103J/（kg•℃），外界大气压为一个标准大气压]
（1）电热水壶正常工作时的电阻；
（2）如果不计能量损失，电水壶正常工作烧开一满壶水需要的时间．
（3）如果此时其他用电器全部关闭，电能表表盘指示灯闪烁次数．
-
难度：
使用次数：177
入库时间：2017-03-27

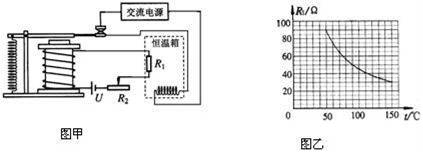

小明利用实验室的电磁继电器、热敏电阻R1，可变电阻器R2等器件设计了一个恒温箱控制电路，如图甲所示，图乙是小明通过实验测得的R1的阻值随温度变化的关系曲线．
（1）电磁继电器的电源两端电压U=6V，电磁继电器线圈的电阻可忽略不计，通过实验测得当电流为30mA时，电磁继电器的衔铁被吸合．若可变电阻器R2的电阻值设定为150Ω时，则恒温箱温度最高可达到多少℃？
（2）如果恒温箱内装有20kg初温为20℃的水，那么这些水达到（1）中最高温度时，共吸收了多少热量？[水的比热容为4.2×103J/（kg•℃）]．
-
难度：
使用次数：174
入库时间：2017-03-27
小明同学在做“伏安法”测电阻的实验时，发现测量值和真实值之间总是存在一定的差异．经查阅资料得知，原来电流表和电压表都是有电阻（内阻）的．电压表的内阻很大，电流表的内阻很小，正是电表内阻的存在，才导致了这种差异．如图是该同学设计的测量电表内阻的电路图，电源电压U=4.5V，电阻R=40Ω，接通电路后电流表示数为0.12A，电压表示数为4.4V，求：
（1）电流表的内阻（结果保留二位小数）；
（2）通过电压表的电流；
（3）电压表的内阻．
