难度：
使用次数：237
入库时间：2017-03-27某同学用同种材料制成a、b两种电热丝，a的横截面积是b的两倍，b的长度是a的2倍，把两个电热丝接在家庭电路中，烧开同一壶水，两次所用的时间（ ）
A．ta=
tb B．ta=2tb C．ta=
tb D．ta=tb -
难度：
使用次数：179
入库时间：2017-03-27
小军在测量标有“2.5V”小灯泡电阻实验时，他发现小灯泡的电阻不是一个定值，于是他计算出各个电压下的阻值，绘制出电阻随它两端电压的变化关系如图所示．下列说法中正确的是（ ）
A．把这样规格的两个小灯泡并联连接在电源电压为2.5V电路中，电路的总电阻为20Ω
B．灯泡正常发光时的电功率是0.625W
C．灯泡的实际功率都小于额定功率
D．两个灯泡串联在电源电压为4V的电源两端，电路的总功率小于0.8W
-
难度：
使用次数：159
入库时间：2017-03-27
小明学习过电阻这一节课后，感觉探究影响电阻大小的因素的实验探究设计太麻烦，于是他设计了一个电路（如图所示），一次就可以探究出来电阻与材料、长度、横截面积的关系．
（1）实验中电压表的示数越大，表示和该电压表并联的电阻阻值越 （选填“大”或“小”）．
（2）现有几根镍洛合金和锰铜合金丝，其规格如表所示．为了便于探究和分析，实验中要利用控制变量法，要求都相对金属丝a比较，因此电路图中金属丝a应选择表中的 （用编号表示），b、c、d应分别选表中的 （用编号表示）．
编号
材料
长度（m）
横截面积（mm2）
①
镍铬合金丝
0.8
0.8
②
镍铬合金丝
0.5
0.5
③
镍铬合金丝
0.3
0.5
④
镍铬合金丝
0.3
1.0
⑤
锰铜合金丝
0.3
0.5
⑥
锰铜合金丝
0.8
0.8
-
难度：
使用次数：153
入库时间：2017-03-27
如图是“探究什么情况下磁可以生电”的实验装置，导体ab、开关、灵敏电流表用导线连接，组成电路．
（1）实验中，我们通过 来判断电路中是否产生感应电流；通过 来判断感应电流的方向．
（2）闭合开关，让导体ab在磁场中上下运动，发现电流表的指针 ；让导体ab静止，磁铁水平向右运动，则电流表的指针 ．（选填“偏转”或“不偏转”）
（3）实验过程中，某些同学按图中方法进行操作时，实验现象不太明显，请你分别从实验装置和操作过程两方面各提出一条改进的措施．
实验装置方面： ；
操作过程方面： ．
（4）该实验中发生的能量转化情况是 ．
-
难度：
使用次数：89
入库时间：2017-03-27
小明要测出铭牌是2.5V的小灯泡的额定功率，灯泡正常发光时电阻约为10Ω．小明准备的器材如下：电压恒定的电源、双量程电压表和电流表各一个、滑动变阻器一个、开关一个、导线若干．

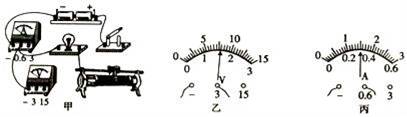

（1）如图甲所示的是小明连接的电路，老师检查完后发现电路连接不完整，请帮助小明将电路连接完整．
（2）闭合开关前，应将滑动变阻器的滑片移到最 （选填“左”或“右”）端．闭合开关后，发现灯泡不亮，电压表无示数，电流表有示数，若电路中仅有一处故障，则这个故障可能是 ．
（3）故障排除后，闭合开关，滑动变阻器滑片P移至某处时，电压表的示数如图乙所示，要测量小灯泡的额定功率，应该将滑片P向 （选填“左”或“右”）端移动，直到电压表的示数为 V，小灯泡正常发光，此时电流表的示数如图丙所示，为 A，则小灯泡的额定功率为 W．
