难度：
使用次数：588
入库时间：2017-03-19如图所示，小球悬浮在水中，请在图中画出小球所受浮力和重力的示意图．
-
难度：
使用次数：197
入库时间：2017-03-19
如图所示，插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将各器件正确连入电路中：
-
难度：
使用次数：186
入库时间：2017-03-19
在“探究凸透镜成像的规律”实验中，所用凸透镜的焦距是10cm．
（1）将点燃的蜡烛、凸透镜放在如图所示的位置，移动光屏，在光屏上得到了清晰的倒立、 （选填“放大”或“缩小”）的实像； （填光学仪器名称）就是利用这一成像规律工作的．
（2）保持凸透镜位置不变，若将蜡烛远离透镜，仍要在光屏上得到清晰的像，光屏应向 （选填“靠近”或“远离”）透镜的方向移动，此时的像与原来的像相比 （选填“变大”或“变小”）．
-
难度：
使用次数：2040
入库时间：2017-03-19

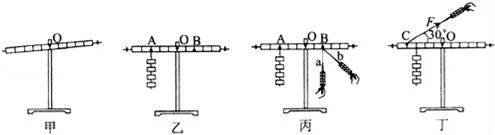

在“探究杠杆平衡条件的实验”中：
（1）如图甲所示，实验前，杠杆左端下沉，则应将左端的平衡螺母向 调节（选填“左”或“右”，直到杠杆在水平位置平衡，目的是便于测量 ．
（2）如图乙所示，杠杆上的刻度均匀，在A点挂4个钩码，要使杠杆在水平位置平衡，应在B点挂 个相同的钩码；当杠杆平衡后，将A、B两点下方所挂的钩码同时朝远离支点O方向移动一小格，则杠杆 （选填“能”或”不能“）在水平位置保持平衡．
（3）如图丙所示，若不在B点挂钩码，改用弹簧测力计在B点向下拉杠杆，使杠杆仍在水平位置平衡，当测力计从a位置转动b位置时，其示数大小将 ．
（4）如图丁所示，已知每个钩码重0.5N，杠杆上每小格长度为2cm，当弹簧测力计在C点斜向上拉（与水平方向成30°角）杠杆，使杠杆在水平位置平衡时，拉力F的力臂大小为 cm，弹簧测力计示数的大小为 N．
-
难度：
使用次数：157
入库时间：2017-03-19
在“测量小灯泡的额定功率”实验中，灯泡上标有“3.8V”字样，电源电压恒定．

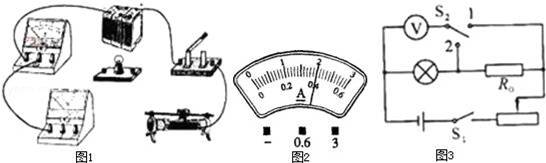

（1）请你用笔画线代替导线，将图1中的实物电路连接完整．
（2）连接完实验电路后，开关试触时，发现灯泡不亮，电流表无示数，电压表的示数接近电源电压，其故障原因可能是： ．
（3）故障排除后，开始实验，在移动变阻器滑片的过程中，眼睛应注视 的示数，直至灯泡正常发光，此时电流表的示数如图2所示，则灯泡的额定功率为 W．
（4）完成上述实验后，小聪向老师要了一个已知阻值为Ro的电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图3所示的电路，也测出了灯泡的额定功率．请完成下列实验步骤：
①闭合开关Sl，将S2拨到触点 （选填“1”或“2”），移动滑片，使电压表的示数为 V；
②再将开关S2拨到触点 （选填“1”或“2”），保持滑片的位置不动，读出电压表的示数U；
③灯泡额定功率的表达式为P额= （用已知量和测量量表示）．
