难度：
使用次数：191
入库时间：2017-03-18如图所示，一束光线在空气和水两种介质的界面上同时发生反射和折射，图中已标出反射光线，请画出折射光线的大致方向和入射光线．
-
难度：
使用次数：66
入库时间：2017-03-18
如图所示，小明利用量筒巧妙地测出了小茶杯的密度．
A．将小茶杯放入量筒内，使其 水面，稳定后读出水面对应刻度值为Va；
B．再将小茶杯放入量筒内，使其 水中，稳定后读出水面对应刻度值为Vb；
C．向量筒内倒入适量的水，读出水面对应刻度值为Vc；
上述操作的合理顺序为 ；小茶杯密度的表达式：ρ= ．
-
难度：
使用次数：217
入库时间：2017-03-18

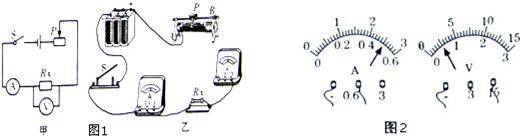

如图1所示，电源电压为6V，图甲为伏安法测电阻的电路图；图乙为连接不完整的实物图．
（1）对照电路图甲，用笔画线代替导线将图乙中未连接部分连接起来．
（2）如果实验操作中出现：电流表有示数，电压表示数为0的现象，其故障可能是
A．电流表的正、负接线柱接反 B．电压表的量程选小了
C．电阻Rx发生了短路 D．把滑动变阻器下端两接线柱连入电路
（3）电路连接正确后，闭合开关，若将滑片P向左移动时，电压表示数 （选填“变大”、“变小”或“不变”）．
（4）实验过程中，电流表和电压表的示数如图2所示，此时测得的Rx= Ω．
（5）此实验要多次测量电阻值，最后求电阻值的平均值，其目的是 ．
-
难度：
使用次数：118
入库时间：2017-03-18

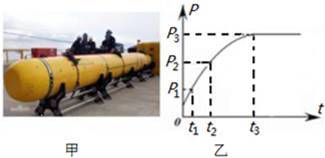

2014年4月14日，为寻找失联的MH370航班，启用了“蓝鳍金枪鱼﹣21”（简称“金枪鱼”）自主水下航行器进行深海搜寻．其外形与潜艇相似（如图甲所示），其相关参数为：体积1m3、重量7500N，最大潜水深度4500m，最大航速7.4km/h（为简化计算，不考虑海水密度变化，海水密度ρ取1.0×103kg/m3，g取10N/kg）．
（1）假设“金枪鱼”上有面积为2×10﹣3m2的探测窗口，当它下潜至4000m深度处时，该探测窗口承受海水的压力是多少？
（2）“金枪鱼”搜寻任务完成后，变为自重时，能静止漂浮在海面上，求此时“金枪鱼”露出海面的体积为多大？
（3）若上述漂浮在海面的“金枪鱼”，由起重装置将其匀速竖直吊离海面．从某时刻计时起，起重装置拉力的功率随时间变化的图象如图乙所示，图中P3=3P1．请分析出t3时刻起重装置对“金枪鱼”拉力，并求出t1时刻起重装置对“金枪鱼”拉力（不考虑水的阻力）．
-
难度：
使用次数：264
入库时间：2017-03-18

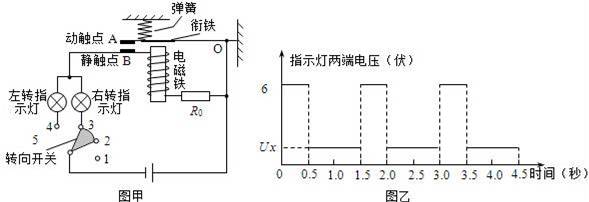

某兴趣小组设计了如图甲所示的汽车转向指示灯电路模型，接通相应指示灯后，该指示灯会亮、暗（微弱发光）交替闪烁发光，电路中电源电压恒为6伏，指示灯规格为“6V 3W”，R0为定值电阻，电磁铁线圈及铁的阻值忽略不计．
（1）若让左转、右转指示灯同时工作，转向开关应与触点 接通．（选填“1和2”、“2和3”、“3和4”或“4和5”）
（2）当转向开关与触点“2和3”接通时，右转指示灯两端实际电压变化规律如图乙所示．已知当右转指示灯微弱发光时，其两端实际电压为U，消耗的实际功率为额定功率的
求：①右转指示灯闪烁交替工作30秒消耗的电能；
②定值电阻R0的阻值（指示灯的电阻不变）．
