入库时间：2017-03-16探究导体中的电流与导体两端电压的关系．

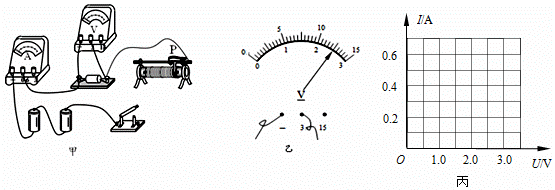

（1）如图甲所示，用笔画线代替导线，将实验电路连接完整，使滑动变阻器接入电路的阻值最大．
（2）闭合开关，向左移动滑动变阻器滑片P，电流表示数将 （选填“变大”、“不变”或“变小”），电压表示数应 （选填“变大”、“不变”或“变小”）
（3）调节滑动变阻器，把测得的数据填入下表，其中电流表示数为0.5A时电压表示数如图乙所示，其值为 V．
实验次数
1
2
3
4
5
电压U/V
1.0
1.5
2.0
3.0
电流I/A
0.2
0.3
0.4
0.5
0.6
（4）根据表中数据，在丙图中描出电流与电压的关系图线．
（5）分析上表中的数据，你能得出探究结论是： ．
-
难度：
使用次数：152
入库时间：2017-03-16
一只小灯泡的额定电压为2.0V，正常发光时的电阻约为8Ω．小明想测量这个小灯泡的额定功率，实验室中有如下器材：一个电压表、一个电流表、一个开关，电压为6V的电源，滑动变阻器有A规格：“10Ω 2A”、B规格：“30Ω 1A”可选．导线若干．
（1）本实验应该选择 （选填“A”或“B”）规格的滑动变阻器．

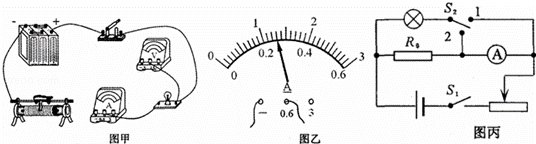

（2）请用笔画线代替导线，将图甲所示电路连接完整（要求滑片向左滑动时变阻器阻值变小）．
（3）小明在连接好电路的最后一根导线时，发现电压表指针立刻偏到最大刻度处，小灯泡却不亮，且电流表也没有示数，上述现象反映他在操作中存在的不规范之处是 ，出现上述故障的原因可能是 ．
（4）排除故障后，小明发现他很幸运，电压表并没有因此而损坏．小明便开始进行测量，调节滑动变阻器滑片位置直到电压表读数为2.0V，小灯泡正常发光，此时电流表示数如图乙所示，则该小灯泡的额定功率为 W．
（5）完成上述实验后，小明进行了反思，如果刚才电压表被损坏了，能不能换成其他的实验器材来完成实验呢，经过思考，他用了一个已知阻值为R0的电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图丙所示的电路，也测出了灯泡的额定功率，请完成下列实验步骤：
①闭合开关S1，将S2拨到触点“1”，移动滑片，使电流表的示数为 ；
②再将开关S2拨到触点“2”，保持滑片的位置不动，读出电流表的示数I；
③灯泡额定功率的表达式为P额= ．（用已知量和测量量表示）
-
难度：
使用次数：91
入库时间：2017-03-16
下表是某品牌汽车《驾驶守则》中的部分安全距离表格．
刹车前的车速v（km/h）
反应距离L（m）
刹车距离s （m）
停车距离x（m）
40
10
10
20
60
15
22.5
37.5
80
A=
40
120
30
90
120
其中反应距离指驾驶员从发现情况到开始刹车过程中汽车匀速行驶的距离，刹车距离指从刹车到停下过程中汽车减速行驶的距离．停车距离x为反应距离与刹车距离之和．刹车距离是衡量汽车安全性能的重要参数之一．图中所 示的图线分别为甲、乙两不同品牌汽车在同一路面上紧急刹车过程中的实际刹车距离s与刹车前的车速v的关系图象．实验表明，一般家用小排量汽车的耗油量为每百公里7L﹣10L，而刹车过程中汽车的耗油量会有明显增加，因此在车辆较多的路面上应减速慢行，尽量减少刹车的次数．
（1）汽油属于 （选填“可再生”或“不可再生”）能源．
（2）一汽车在某次行驶中，消耗燃油0.63kg，则完全燃烧这些燃油产生的热量为 J，这些热量可以使 kg的水温升高60℃（燃油的热值q=4.6×107J/kg，水的比热容为c=4.2×103J/kg•℃）．
（3）若驾驶员的反应时间（即汽车行驶反应距离L的过程中所经历的时间）一定，则表格中A的数据应为 ．
（4）图中 （选填“甲”或“乙”）车的刹车性能较好，你判断的依据是 ．
（5）汽车保持恒定功率80kw在平直路面行驶时，其所受阻力大小为4000N，则汽车匀速行驶时的速度为v= km/h，根据表格中的数据可推断，这一速度所对应的安全停车距离应为 m．
