入库时间：2017-03-16如图所示在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为4.5v），电流表、电压表、开关各一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），两只滑动变阻器（规格分别为“10Ω 2A”、“20Ω 1A”），导线若干．

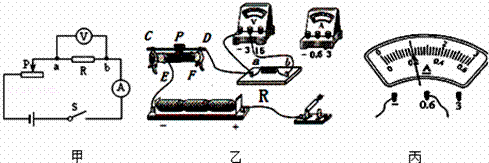

（1）请根据甲电路图用笔画线代替导线将图乙实物图连接完整；
（2）为了完成该实验探究，滑动变阻器应选择 的规格．按图乙连接好电路，闭合开关前，变阻器的滑片P应调至最 （选填“左”或“右”）端．
（3）连好电路闭合开关，发现电压表无示数，电流表有示数，则故障可能是 ．
（4）排除故障后，小明在a、b间先接入5Ω的电阻，闭合开关，移动滑片P，使电压表示数为2.5V，并记下相应的电流值；再改接10Ω的电阻，此时滑片P应向 （选填“E”或“F”）端移动，小明移动变阻器滑片P的目的是 ．
（5）小明又将乙图中的定值电阻R换成标有“2.5V”的小灯泡，图丙是使该灯泡正常发光时的电流表的示数，则该灯泡的额定功率为 W．
（6）若将电阻R换成电动机，则当滑片P向左滑动时，它的转速将变 （选填“快”或“慢”）．
-
难度：
使用次数：1265
入库时间：2017-03-16

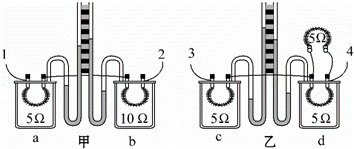

如图所示小蕾同学在研究“电流通过导体产生热量的多少与电流、电阻是否有关”时，采用了如图所示的实验装置，其中a、b、c、d四个相同的容器密闭着等量空气，将1、2和3、4导线分别接到电源两端．
（1）实验中通过观察U形管中 的变化来比较电流通过电阻丝产生热量的多少．这种实验方法叫 ．下面实验也用这种实验方法的是 ．
A．认识电压时，我们用水压来类比
B．用光线来描述光通过的路径
C．把敲响的音叉来接触水面，看有没有溅起水花，来判断音叉有没有振动
D．用斜面和小车来研究阻力对物体的影响
（2）装置中的U形管 （选填“是”或“不是”）连通器．
（3）甲图所示的装置是用来研究电流通过电阻丝产生的热量与 的关系，通电一段时间， （选填“a”或“b”）容器中电流产生的热量较多．
（4）乙图所示的实验装置是用来研究电流通过电阻丝产生的热量与 的关系，通电一段时间， （选填“c”或“d”）容器中电流产生的热量多．
-
难度：
使用次数：221
入库时间：2017-03-16
如图所示是老师设计的一个实验装置，用来探究“影响电磁铁磁性强弱因素”，它是由电源、滑动变阻器、开关、带铁芯的螺线管（线圈电阻忽略不计）和自制的针式刻度板组成，通过观察指针偏转角度的大小，来判断电磁铁磁性的强弱．用竹片削制的指针下方加装固定一物体E，导线a与接线柱2相连．
【制定计划与设计实验】
（1）为了使指针在受磁场力的作用在能绕O点转动，需在E处加装 （选填“铜块”、“铝块”或“铁块”），加装物体后，为了确保指针能正确指示且具有一定的灵敏度，老师在O点转轴处涂抹润滑油，目的是 ，使指针转动更灵活．
（2）按如图所示连接好电路，闭合开关，调节变阻器滑片P到某一位置，记下此时指针偏转的角度，保持滑片P位置不变，导线a改为与接线柱1相连，可以探究电磁铁磁性强弱与 的关系；保持接线方式不变，移动变阻器滑片P，可以探究电磁铁磁性强弱与 的关系．
【进行实验与收集证据】
（3）保持滑片P位置不变，导线a改为与接线柱1相连时，闭合开关后，指针偏转的角度将会 ．当滑动变阻器的滑片P向左滑动时，指针偏转的角度将会 （填“增大”或“减小”）．
【评估交流】
（4）细心观察的小锋同学发现在实验过程中该自制装置的指针均向右偏转，只是偏转角度不同，该同学向老师提出能否让指针向左偏转，老师马上将一块小磁铁换装在如图E处，且让磁铁的右端为 极，闭合开关后，同学们发现指针果然向左偏转．
（5）你认为该装置中指针的偏转角度大小可能还与哪些因素有关？（只写出一个即可） ．
-
难度：
使用次数：110
入库时间：2017-03-16
为比较水、空气对牛奶的冷却效果，小明同学进行了如下实验：将一盒牛奶分别装入两个瓶中，一个放在水中（如图1所示），一个放在空气中（如图2所示），其它条件均相同，实验时他每隔一定时间记录一次甲、乙两温度计的示数，如表所示：
时间/min
0
2
4
6
8
10
12
14
16
18
甲/℃
70
60
53
47
42
39
37
35
34
33
乙/℃
70
66
61
58
55
52
50
48
47
46
（1）对甲、乙两个瓶中的牛奶，小明要控制它们哪些量相同？ ．
（2）根据表中数据，小明已将乙瓶中牛奶温度随时间变化的图象画在坐标系中，请你将甲瓶中牛奶温度随时间变化的图象画在答题卡上同一个坐标系中；
（3）本次实验中，小明发现 的冷却效果更好；
（4）进一步分析，小明又发现，甲瓶中牛奶冷却快慢前后不一致，是越来越 ，小明通过仔细分析认为牛奶冷却的快慢可能还受到 的影响．
-
难度：
使用次数：245
入库时间：2017-03-16
小琴在探究电流与电压和电阻的关系时，采用了如图甲所示的电路图，实验中可供选择的定值电阻的阻值为5Ω、10Ω、15Ω、20Ω、25Ω．已知电源电压恒为4.5V，滑动变阻器规格为“20Ω 1A”，
（1）小琴在探究某一因素变化对电流的影响时，采用控制变量法实验，分两步进行：
①保持电阻不变，探究电流与 的关系；
②保持电压不变，探究电流与 的关系．
（2）如果在实验中发现电流表、电压表的读数都偏大，调节滑动变阻器的滑片时，两表示数均无变化，适当减小电源电压后，两表示数才相应减小．你认为出现这一故障的原因是： ．
（3）在探究电阻对电流的影响时，小琴先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，此时电流表的示数如图乙所示，则电路中的电流为 A；再将5Ω的定值电阻换成10Ω定值电阻进行实验，移动滑片直至电压表示数为 V，并记录电流表的示数．
（4）小琴还想多测几组数据，但他不能选用的定值电阻是 ．
