入库时间：2017-03-15运用知识解决问题

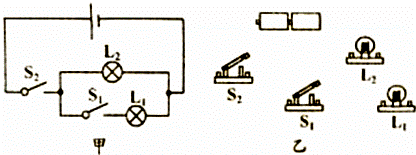

请根据图甲电路图，连接好图乙实物电路．
-
难度：
使用次数：711
入库时间：2017-03-15

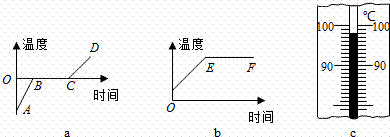

小明为探究冰熔化和水沸腾时温度变化的特点，在实验室进行了探究实验，根据测量结果他画出了相关图象，如图a、b所示．
（1）这两个实验都需要用到的测量仪器是温度计和 ．
（2）水沸腾时，温度计的示数如图c所示，则水的沸点是 ℃，此时实验室的大气压 1个标准大气压．（选填“高于”、“等于”或“低于”）
（3）在图a中，AB段与CD段的倾斜程度不同，这是因为 ．
-
难度：
使用次数：179
入库时间：2017-03-15

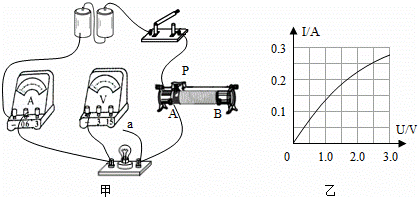

图甲是“测量小灯泡功率”实验电路，电源电压3V，小灯泡的额定电压为2.5V．
（1）连接电路时，图中导线a端应与电压表上标有数字“ ”（选填“3”或“15”）的接线柱相连．
（2）闭合开关前，应将滑片P置于 端（选填“A”或“B”）．
（3）若要测量灯泡的额定功率，应移动滑片P，使电压表的示数为 V，时记下电流表的示数．
（4）根据实验数据画出I﹣U图象，如图乙所示，则小灯泡的额定功率是 W．
（5）结合图乙的信息思考：能否利用图甲电路，采用控制变量的方法来“探究电流与电压的关系”？并说明理由． ．
-
难度：
使用次数：121
入库时间：2017-03-15
在“测量小灯泡的额定功率”实验中，已连接的部分电路如图a所示．图中电源、电压恒定，小灯泡上只能看到“3.8V”字样．
（1）请你用笔画线代替导线，将图中的实物电路连接完整．
（2）正确连接实验电路后，开关试触时，发现灯泡不亮，电流表无示数，电压表有示数．其故障原因可能是： ．
（3）故障排除后开始实验，当变阻器滑片滑到图示位置时，电压表的示数为3.0V．接着应将滑片向
滑动；直至灯泡两端电压为额定电压，此时电流表的示数如图b所示，灯正常发光时的电流是 ，电阻是 ，则灯泡的额定功率为 W．
-
难度：
使用次数：103
入库时间：2017-03-15

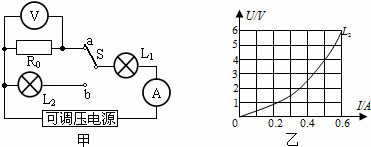

在图甲所示的电路中，已知电源为电压可调的直流学生电源，R0是定值电阻，灯泡L1的额定电压为8V，图乙是灯泡L2的U﹣I图象．
（1）当开关S接a时，电压表示数为1.0V，电流表示数为0.25A，求R0的阻值；
（2）当开关S接a时，调节电源电压，使灯泡L，正常发光，此时R0消耗的功率为1W，求灯泡L1的额定功率；
（3）开关S接b时，通过调节电源电压使灯泡L1正常发光，1min该电路消耗电能是多少？
