难度：
使用次数：588
入库时间：2017-03-15下列图象中，能正确表示定值电阻上的电流与两端电压关系的是（ ）
A．
B．
C．
D．
-
难度：
使用次数：271
入库时间：2017-03-15

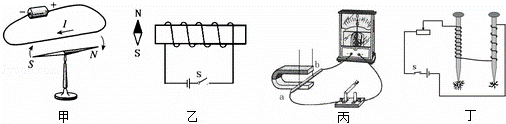

如图所示，对下列甲、乙、丙、丁四幅图解释合理的是（ ）
A．甲：磁场能产生电流
B．乙：闭合开关，小磁针N极向右偏转
C．丙：这个装置的实验原理，应用于制造电动机
D．丁：电流相同时，线圈的匝数越多，电磁铁磁性越强
-
难度：
使用次数：166
入库时间：2017-03-15
甲、乙两灯，将它们并联在照明电路中均能正常发光，且甲灯比乙灯暗，不考虑温度对电阻的影响，那么（ ）
A．甲灯两端的电压比乙灯两端的电压大
B．甲灯中的电流比乙灯中的电流小
C．甲灯的额定功率比乙灯的额定功率大
D．甲灯的电阻比乙灯电阻大
-
难度：
使用次数：350
入库时间：2017-03-15
如图，电源电压恒为8V，电压表量程为0～3V，滑动变阻器的规格为“20Ω1A”，灯泡标有“6V 3W”字样．若闭合开关，两电表示数均不超过所选量程，灯泡两端的电压不超过额定值，不考虑灯丝电阻变化，则下列说法正确的是（ ）
A．电流表的量程应选0～0.6 A
B．电压表示数的变化范围0～3 V
C．滑动变阻器的阻值变化范围4Ω～7.2Ω
D．滑动变阻器的最大功率为1 W
-
难度：
使用次数：131
入库时间：2017-03-15
如图所示请你在图中标出通电螺线管的N、S极和磁感线方向．
