如图是一束光从空气垂直射入玻璃砖内,请画出这束光从玻璃砖射出后折射光线的大致位置.
根据入射光线和折射光线,在图中的虚线框内画出适当的类型的透镜.

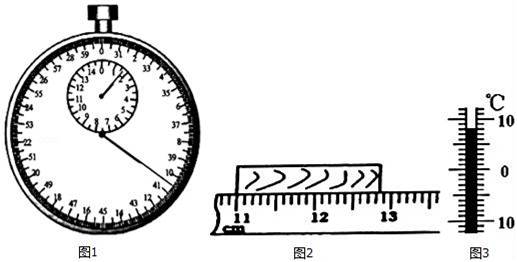

(1)如图1的秒表所示的时间为 s.
(2)如图2用刻度尺测量物体长度,刻度尺的分度值是 ,物体长度是 cm.
(3)如图3所示是实验室常用的一种液体温度计,它是根据液体的 规律制成的,此时它指示的温度是 ℃.

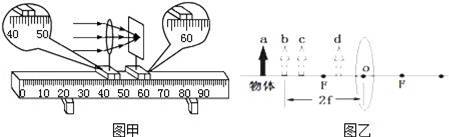

在“探究凸透镜成像规律”的实验中:
(1)由图甲可知,该凸透镜的焦距是 cm.
(2)实验前,在摆放凸透镜、蜡烛和光屏时要求三者的中心在同一水平高度,同时注意将 (填“凸透镜”、“蜡烛”或“光屏”)摆放在另外两个元件的中间.
(3)如图乙所示,若想在光屏上(光屏未画出)得到烛焰清晰放大的实像,则烛焰应位于透镜左侧a、b、c、d四个位置中的 位置,.
(4)小明进一步学习知道了眼球的成像原理.一束来自远处的光经眼球的角膜和晶状体折射后所成的像落在视网膜 (填“前”或“后”),这就是远视眼,矫正方法是戴一副由 (填“凸”或“凹”)透镜片做的眼镜.

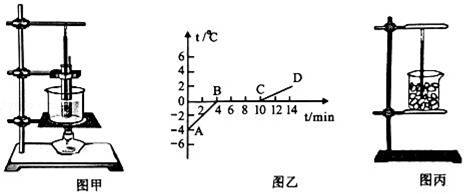

如图甲是“探究冰的熔化特点”实验的装置示意图.
(1)该实验装置中各部分的安装顺序是 (选填“自上而下”或“自下而上”).
(2)实验时应该选择颗粒 的冰块进行实验(选填“较大”或“较小”).
(3)小明根据实验数据作出冰加热时温度随时间变化的图象如图乙所示,分析图象可知,冰的熔点是 ℃,其熔化过程的特点是 ,在第6min该物质处于 (选填“固态”、“液态”或“固液共存状态”),熔化过程用了 分钟.
(4)另一同学把冰放入如图丙所示的烧杯中,并未用酒精灯加热,冰也熔化了,于是他认为冰熔化不需要吸收热量,他的想法 (选填“正确”或“不正确”),因为 .
