入库时间：2017-03-06用笔画代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．
-
难度：
使用次数：72
入库时间：2017-03-06
如图所示，处于光滑水平面的小车上放有一条形磁铁，左侧有一螺旋管，当开关S闭合时，发现小车向右运动，请在图中标出电源的正负极，通电螺线管的N、S极和A点处磁感线的方向．
-
难度：
使用次数：151
入库时间：2017-03-06
请将图中所示的三孔插座正确地接入电路中．
-
难度：
使用次数：457
入库时间：2017-03-06
小柯同学自己设计了一个实验来探究煤油和菜籽油的热值大小关系，他实验时组装了如图所示的两套规格完全相同的装置，并每隔1分钟记录了杯中水的温度（见表）．
加热的时间/min
0
1
2
3
4
5
6
甲杯水温/℃
25
27
29
32
34
36
38
乙杯水温/℃
25
26
27
28
29
30
31
（1）在安装、调整甲图中实验器材时，合理的顺序是先调整固定 的位置，再调整固定 的位置（选填图中的”A“或”B“）．
（2）为保证实验便捷、可靠，实验时应控制两套装置中一些相同的量，主要有：加热时间、水的 和 ．
（3）通过表中记录的数据，你认为煤油和菜籽油两种燃料中，热值较大的是 ．
（4）该同学实验前用天平测出了烧杯中水的质量及两油灯中燃料的质量，并记录了数据、利用公式Q吸=cm（t﹣t0）计算出水吸收的热量，同组的小红同学他认为通过这些数据不能准确地计算出煤油和菜籽油的热值，他的理由是 ．
（5）已知酒精的热值为3.0×107J/kg，完全燃烧20g酒精放出的热量是 J．
-
难度：
使用次数：273
入库时间：2017-03-06
小明在做“用伏安法测量某定值电阻R的阻值”的实验中：

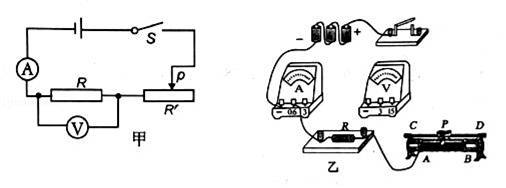

（1）请你按照图甲所示的电路图，以笔画线代替导线，将图乙中小明未连接好的电路连接完整（电压表选择小量程）．
（2）开关闭合前，滑动变阻器的滑片应置于 端（填“A”或“B”）．
（3）如果闭合开关，移动滑动变阻器滑片P时，发现电压表始终无示数，而电流表有示数，其原因可能是下列哪一个 ．
A．滑动变阻器断路 B．R断路 C．R短路

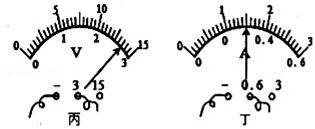

（4）排除故障后，当电压表的示数如图丙所示时，电流表的示数如图丁所示时，则通过定值电阻的电流大小为 A，该定值电阻的阻值是 Ω．
（5）通常情况下要进行多次测量并取平均值，其目的是为了 ．
