难度：
使用次数：240
入库时间：2017-03-06如图所示为某同学自制的一个电路故障检测仪的电路图，若1和2之间接一电阻，则电流表有示数，电压表 示数；若1和2之间接一导线，则电流表有示数，电压表 示数；若1和2之间为断路，则电压表有示数，电流表 示数．（选填“有”或“无”）
-
难度：
使用次数：760
入库时间：2017-03-06
如图示，是被称为“没有链条的混合动力电动自行车”．该电动自行车行驶时是将电能转化为 能，充电过程中，锂电池相当于 （选填“用电器”或“电源”），图中所示这款无链条电动自行车，其锂电池容量为10Ah、电压为36V，该锂电池最多所储存的电能约为 J．
-
难度：
使用次数：115
入库时间：2017-03-06
某物理兴趣小组的同学，用煤炉给10Kg的水加热，同时绘制了如图所示的加热过程中水温随时间变化的曲线，若在6min内共完全燃烧了0.6kg的煤，水的比热容为4.2×103J/（kg•℃），煤的热值为3×107J/kg．这些煤完全燃烧产生的热量是 J；假如单位时间燃烧煤的质量相同，则在烧水过程中， 热效率最高（选填“0～2min“、”2～4min“或“4～6min“），其值为 ．
-
难度：
使用次数：585
入库时间：2017-03-06
在收音机等电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时，只把A和C接入电路时， （填”能“或”不能“）改变通过电位器的电流；若将该电位器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯变亮，则应连接接线柱 （选填”A和B“、”B和C“或”A和C“），并将其与灯泡 联后接入电路中．
-
难度：
使用次数：70
入库时间：2017-03-06

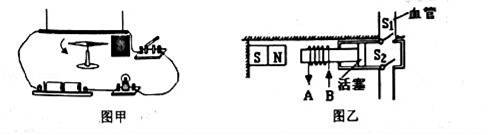

丹麦物理学家奥斯特将一根直导线放在静止小磁针的正上方，并与小磁针平行放置．如图甲，当开关闭合时，导线下方的小磁针会发生偏转，说明通电导体周围存在着 ．现代医学上使用的心肺机正是利用这一原理，它用”电动泵“替代心脏，推动血液循环．如图乙所示，当线圈中的电流从B流向A时，线圈的左端为 极，此时活塞将向 运动．
