难度：
使用次数：377
入库时间：2017-03-06将如图所示电水壶的3条接线按照安全用电的原则对应连接到插头上．
-
难度：
使用次数：118
入库时间：2017-03-06
两个同样的烧杯，内装温度、质量相同的水和某种液体，用同样的酒精灯加热，每隔1min记录一次它们的温度，测得如下数据：
时间/min
0
1
2
3
4
5
水的温度/℃
20
22
24
26
28
30
某种液体的
温度/℃
20
23
26
29
32
35
回答下列问题：
（1）在加热时间相同的条件下，升温快的是 ；
（2）如果它们升高相同的温度， 吸收的热量多；
（3）由此可根据公式 ，推出c水 c液（填“＞”“＜”或“=”）
（4）根据以上数据可算出c液= ．
-
难度：
使用次数：148
入库时间：2017-03-06
小明到常州灯泡厂参观，看到车间正在生产标有“4.5V 2.8W”字样的灯泡．技术员告诉小明，实际生产出的灯泡在4.5V额定电压下工作时，电功率不会都恰好是2.8W，只要在2.8w±0.2W的范围内，就是合格产品．技术员随机抽取一只灯泡，请小明检测是否合格．

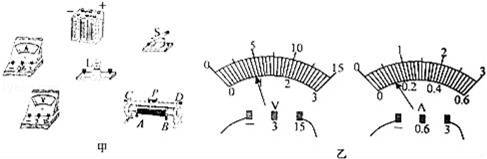

（1）实验器材如图甲所示，电源电压为6V左右，应选用滑动变阻器的规格为 ．
A．10Ω 0.3A B．20Ω 0.5A C．10Ω 1A D．50Ω 0.5A
（2）请以笔画线代替导线，在图甲中完成电路连接．要求：滑动变阻器的滑片P向A端移动时灯泡变亮．
（3）开关S闭合前，滑片P应移至 （A/B）端．
（4）实际连接电路时，小明把电流表与电压表的位置交换连接了，闭合开关S后会造成：
A．电流表烧坏 B．电压表烧坏 C．灯泡烧坏 D．灯泡不亮
（5）排除故障后，移动滑片P，灯泡由暗变亮，此过程中小明记录了三组电压表、电流表示数．请根据图乙所示，将第③组的示数填入表格．
序号
电压表示数U/V
电流表示数I/A
①
1.5
0.3
②
3.0
0.5
③
（6）灯泡在4.5V电压下，电功率是 W，该产品 （合格/不合格）．
（7）此实验还可得出，流经灯泡的电流变大、温度变高，电阻 （变小/不变/变大）
-
难度：
使用次数：238
入库时间：2017-03-06
有一额定功率为2000W的电热水器，内装20kg的水，通过后持续正常加热25min，水的温度从20℃升高到50℃．已知c水=4.2×103J（kg•℃），求：
（1）水吸收的热量；
（2）电热水器的热效率．
-
难度：
使用次数：223
入库时间：2017-03-06
如图甲是某款电热水龙头．即开即热、冷热兼用．图乙是它的原理电路图R1、R2为电热丝．通过旋转手柄带动开关S接通对应的电路，从而实现冷水、温水、热水之间切换．有关参数如表．不考虑温度对电阻丝值的影响，请回答下列问题：
（1）开关与1、2接触时，水龙头放出的水是 （填“温”、“热”）水，此时电路中的电流多大？
（2）水龙头放热水时，正常工作50s，消耗的电能是多少？
（3）R2的电阻值多大？
产品名称
即热式热水龙头
应用场所
厨房、卫生间
额定功率
温水
热水
额定电压
220V
额定频率
50Hz
防触电类型
Ⅰ类（最高等级）
