难度：
使用次数：994
入库时间：2017-02-26为了参加全国青少年创新大赛，小强运用所学电学知识，设计了一个电子身高测量仪，如图所示，其中定值电阻R1=5Ω，电源电压恒为4.5V，R2的规格为“15Ω 0.5A”，电压表量程为0～3V，电流表量程为0～0.6A，
（1）R1在电路中的作用是 ．
（2）当被测身高增加时，电压表的示数 （选填“变大”、“变小”或“不变”）．
（3）当变阻器R2接入电路的阻值是6.25Ω时，电流表的示数为 A．
（4）为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是 ．
-
难度：
使用次数：216
入库时间：2017-02-26
小明想在家里安装一盏照明灯，如图是他设计的电路，请你帮他在图中的虚线框内填入开关和电灯的符号．小明请电工师傅正确安装完毕，闭合开关，电灯不亮．电工师傅用测电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，则电路的故障为 ．
-
难度：
使用次数：113
入库时间：2017-02-26
在图中根据小磁针的方向，标出磁感线的方向以及在括号中填上电源的“+”“﹣”极．
-
难度：
使用次数：219
入库时间：2017-02-26
某型号的电饭锅有两挡，分別是高温烧煮挡和保温焖饭挡，其原理如图所示（虚线框内为电饭锅的发热部位）．已知R1=44Ω，R2=2156Ω．
（1）开关S置于 挡（选填“1”或“2”）时是高温烧煮挡，它的功率是多大？
（2）保温焖饭时电路中的电流是多大？10min产生的热量是多少？
（3）若只要求将保温焖饭挡的功率提升10%，请通过计算体说明改进措施．
-
难度：
使用次数：164
入库时间：2017-02-26

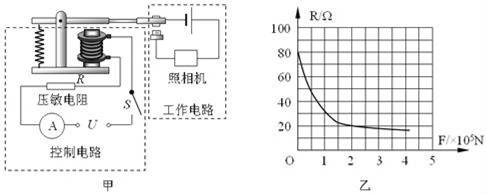

如图甲是某“汽车超载记录器”原理图．控制电路中，电源电压 U=6V，压敏电阻的阻值随压力变化关系如图乙，继电器线圈 电阻 R0=10Ω．当通过线圈的电流达到 0.2A 以上时，继电器的衔铁被吸下，工作电路中的电控照相机工作，拍摄超载车辆．
（1）车重超过多少 N 的车辆经过压敏电阻时才会被拍照？
（2）闭合开关 S，控制电路每分钟至少消耗电能多少焦？
