难度：
使用次数：135
入库时间：2017-02-26家庭电路中“超负荷”是指电路中 过大．出现上述情况时，电路中的熔断器或空气开关会自动切断电路．熔断器中的熔丝熔断是电流的 效应引起的．如图是空气开关的原理图，它切断电路则是电流的 效应引起的．
-
难度：
使用次数：179
入库时间：2017-02-26
如上右图所示，R0 是一个光敏电阻，光敏电阻的阻值随光照强度的增加而减小，R 是电阻 箱（已调至合适阻值），它们和继电器组成自动控制电路来控制路灯，白天 灯熄，夜晚灯亮．则给路灯供电的电源应接在 （a、b 或 b、c）两端；如果将电阻箱 R 的阻值调大，则路灯比原来 （早一些/迟一些） 亮．
-
难度：
使用次数：128
入库时间：2017-02-26
如图所示的实验说明 ，最早发现这 一 现 象 的 是 丹 麦 物 理 学 家 ． 如 果 移 走 小 磁 针，该 结 论 （选填“成立”或“不成立”）
-
难度：
使用次数：54
入库时间：2017-02-26

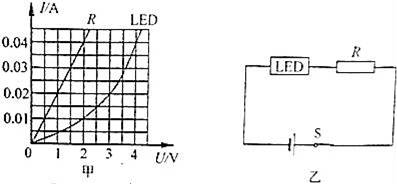

用发光二极管制成的LED灯具有发光效率高、使用寿命长等优点．如图甲所示是一个定值电阻R和一个LED灯的电流与其两端电压关系的图象．
（1）观察图象可知，R的阻值为 Ω．
（2）如图乙所示，将LED灯与R串联在电路中，若LED灯的电功率为0.06W，则R中的电流为 A，电路的总功率为 W．
-
难度：
使用次数：303
入库时间：2017-02-26
在图甲所示的电路中，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R2的变化情况如图乙所示，则电源电压为 V，滑片P移到 端时，电路消耗的最小功率为 W．
