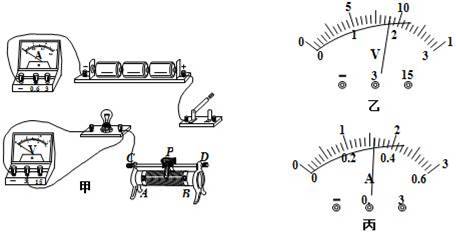

入库时间：2017-02-23在“测量小灯泡电功率”的实验中，电源电压是4.5V，小灯泡的额定电压是2.5V，电阻约为10Ω．
（1）请你用笔画线代替导线，将甲图的电路元件连接成实验电路（要求滑片向右移时灯泡变暗，连线不得交叉
（2）小云同学连接最后一根导线时，灯泡立即发出明亮的光且很快熄灭．经检查发现连线正确，出现这一故障的原因有两个操作不当之处：
① ； ②滑动变阻器的滑片没有移到最大阻值位置．
（3）排除故障后，小云同学闭合开关，移动滑动变阻器的滑片P到某点，电压表的示数如图乙所示．若她要测量小灯泡的额定功率，应将图中的滑片P向 （选填“A”或“B”）端移动，使电压表的示数为2.5V为止，这时电流表的示数如图丙所示，计算出此小灯泡的额定功率是 W．
（4）另一实验小组在实验中，闭合开关，移动滑动变阻器的滑片，发现灯不亮，电压表示数接近4.5V，电流表几乎无示数，出现这一故障的原因是 ．
（5）如果将图甲中的小灯泡更换成定值电阻，且电路连接完好，还可以完成的实验是
A．探究电流与电压关系 B．探究电流与电阻关系
C．探究电热的多少与电流大小的关系 D．探究电流做功的多少与电阻大小的关系．
-
难度：
使用次数：122
入库时间：2017-02-23

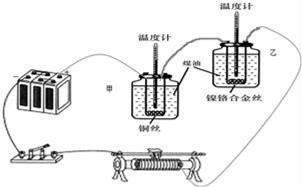

用如图所示的实验器材探究“在电流一定时，电流的热效应与电阻的关系”．装有煤油的瓶子内电阻丝的长度和粗细都相同，其中甲瓶内是铜丝，乙瓶内是镍铬合金丝．
（1）电流产生热量的多少不易直接测量．因此，在这个实验中是通过观察 来显示电流产生热量的多少，这种方法叫“转换法”．
（2）在这个实验中，除了控制电流、通电时间一定外，还要控制甲、乙两瓶内煤油的 相同．
（3）闭合开关，把滑片移至某一位置进行实验，发现 （选填“甲”或“乙”）瓶内温度计的示数升高快．
（4）通过这个实验得出结论是： ．
-
难度：
使用次数：433
入库时间：2017-02-23
如图所示，电源电压恒定不变，电阻R1的阻值为5Ω，小灯泡上标有“12V 6W”字样，闭合开关S．
（1）当开关S1、S2都闭合，滑动变阻器的滑片P移到最右端时，电流表的读数为1.7A，小灯泡恰能正常发光，求滑动变阻器的最大阻值．
（2）当开关S1、S2都断开，滑动变阻器的滑片P在最右端，求电流表的读数和滑动变阻器消耗的电功率．
-
难度：
使用次数：711
入库时间：2017-02-23
CFXB型热水杯的原理图如图所示，它有加热和保温两档，通过单刀双掷开关S进行调节，R0、R为电热丝．当开关S接加热档时，电路的功率为1000W，当开关S接保温档时，电路的总功率为44W，R0、R阻值恒定不变．
整壶水的质量
2kg
额定电压
220V
加热时的总功率
1000W
保温时的功率
44W
（1）在保温档正常工作时，电路中的电流是多少？
（2）电热丝R0、R的阻值多大？
（3）在一标准大气压下把一满壶水从30℃烧开需要14分钟，求这个热水壶的效率是多少？（c水=4.2×103J/（㎏•℃）
