某用电器的电阻是120Ω,要使电路中的总电流的通过这个用电器,就跟这个用电器并联一个 Ω的电阻;若要使用电器两端的电压是总电压的
,则应跟这个用电器串联一个 Ω的电阻.

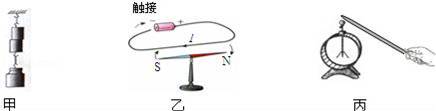

根据如图所示的三幅图,在下面的空格处填入相应的内容.
(1)甲图:两个压紧的铅块能吊起钩码,说明 .
(2)乙图:导线触接电源后小磁针发生偏转,说明 .
(3)丙图:验电器的金属箔张开一定角度,是由于 .
测量“小灯泡的电功率”,小灯泡的额定电流为0.3A,灯丝阻值在10Ω~15Ω之间,所提供的器材有:电流表、电压表、电源(电压恒为6V)、开关各一个,滑动变阻器(“5Ω,2A”、“20Ω,1A”)两个,导线若干.

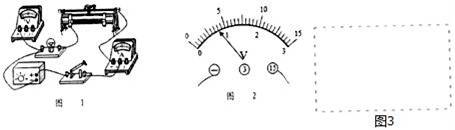

(1)小明没有连接完的实物电路,如图1所示,请你用笔画线代替导线将实物图补充完整.
(2)小明选用的滑动变阻器的规格为 .
(3)闭合开关,移动滑片,当电流表的示数为0.3A时,电压表示数如图2所示,读数为 V,小灯泡的额定功率为 W.
(4)小红没用电压表,但多用了一个开关,其它器材与小明的相同,也测出了小灯泡的额定功率.
①请在图3虚线框内画出她设计的电路图.
②写出实验步骤:实验步骤 .
③写出测定额定功率的表达式:P额= .
如图,灯泡L1的电阻是6Ω,L2的电阻是4Ω,S1闭合、S2断开时,电流表的读数是I1=0.8A;S1断开、S2闭合时,电流表的读数为I2=0.5A.
求:(1)电源电压;
(2)灯泡L3的阻值.

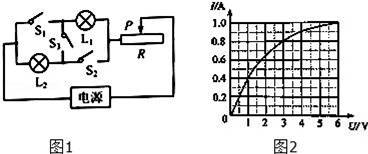

实验室里有两只额定电压分别为4V和6V的小灯泡L1和L2,将它们连接到图1所示的电源电压可调的电路中,其中通过L2的电流与电压的关系如图2所示.闭合开关S1、S2,断开S3,滑片P置于最左端时,一只小灯泡正常发光,电路消耗的功率为5.2W;只闭合S3,滑片P置于最右端时,也有一只小灯泡正常发光,且L2的电阻与变阻器连入电路中的电阻之比为R2:R=1:4.求:
(1)L2正常工作时的电阻.
(2)L1正常工作时的电流.
(3)在一只小灯泡正常发光条件下,电源电压的调节范围.
