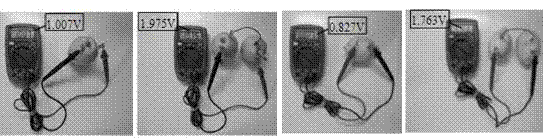

根据图23所示现象,请你猜想水果电池的电压可能与哪些因素有关 。
金属铂的电阻对温度变化很灵敏,铂丝电阻阻值与温度的关系如表中数据,请根据表中
数据归纳出电阻Rt与温度t的关系:Rt= 。
温度t(℃) | 120 | 100 | 80 | 60 | 40 | 20 |
电阻Rt(Ω) | 200 | 170 | 140 | 110 | 80 | 50 |
如图24所示是磁铁魔术玩具,它呈橄榄球形。两个橄榄球形磁铁抛起来后,在空中就会相互吸引、碰撞,发出类似蛇叫的清脆响声,故又名“响尾蛇蛋”。请你设计实验找到这个磁铁的磁极。(1)写出你选用的实验器材;(2)简述实验过程及现象。

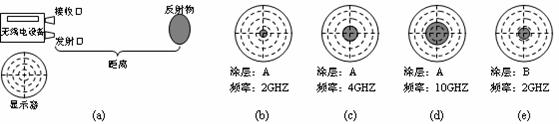

某小组同学利用图25的装置研究无线电波照射到物体表面时,反射强度与无线电波的
频率是否有关。他们在固定于远处的同一反射物表面添加涂层,用无线电设备对其发
出无线电波,通过观察设备显示器上光斑的大小来判断接收到反射回来的无线电信号
强弱,光斑越大表示无线电信号越强。实验步骤如下:
图25
在反射物表面添加A材料的涂层,
② 用无线电设备对其发出频率为2Ghz的无线电波,通过观察设备显示器,记录下图
层反射光斑的大小,
③ 在反射物表面添加B材料的涂层,
④ 用无线电设备对其发出频率为4Ghz的无线电波,通过观察设备显示器,记录下图
层反射光斑的大小。
根据以上叙述,回答下列问题:
(1)请你找出探究过程中存在的问题,并写出改正措施: 。
(2)图26是另一组同学利用该装置进行实验探究的结果,根据图中信息,写出两条初步实验结论。
在探究串联电路规律时,小军认为小灯泡在靠近电源正极位置比它靠近电源负极位置
亮。请你设计一个实验,证明小军的说法是错误的.画出实验电路图,并简述实验步
骤和实验现象。
