难度：
使用次数：93

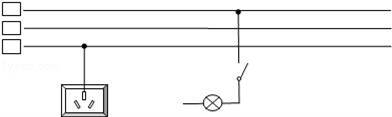

入库时间：2017-02-19如图是模拟家庭照明电路的部分电路图，请你在方框内打填上“火、零、地”线，并将电路连接完整．
-
难度：
使用次数：226
入库时间：2017-02-19
如图所示，电路连接正确，通电后小磁针指向如图所示（涂黑端表示N极）．请在图中标出螺线管的磁极、电源的“+”、“﹣”极，并画出螺线管的绕法（至少三圈）．
-
难度：
使用次数：142
入库时间：2017-02-19
给你一个电池组、一只电流表、一只已知阻值的定值电阻R0、一只开关和几根导线，用这些器材测一个未知阻值的电阻Rx．要求：
（1）画出电路图．
（2）简述实验步骤．实验步骤：
① ；
② ；
（3）写出计算Rx的公式．Rx= ．
-
难度：
使用次数：200
入库时间：2017-02-19

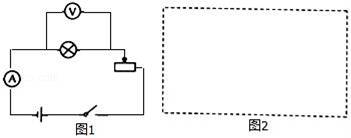

按图所示的电路图做“测量小灯泡的功率”的实验．所用器材有：标有“3.8V”字样的待测小电灯、电压恒为6V的电源、标有“20Ω 1A”的滑动变阻器、电流表（量程为0～0.6A、0～3A）、电压表（量程为0～3V、0～15V）、开关及导线若干．
（1）一学生按电路图正确连接电路后，变化开关，将滑动变阻器的滑片移到最右端时，灯不亮，电压表有较大的示数．经检查，导线连接完好，则电路故障是 ．
（2）排除故障换用新元件后，闭合开关，观察到灯闪亮一下后立即熄灭，该学生在操作过程中的不当之处是： ．
（3）小明同学按电路图正确连接电路后，闭合开关，从大到小调节滑动变阻器的阻值，并将正确操作下的电压表和电流表的示数填入表中．
①通过上表数据，可算得小灯泡的额定功率为 W，还可得出关于灯丝电阻的结论是： ．②当小灯泡正常工作时，连入电路的滑动变阻器的阻值为 Ω（小数点后保留一位有效数字）．
电压表的示数U/V
电流表的示数 I/A
小电灯的功率 P/W
2.0
0.20
2.5
0.22
3.0
0.25
3.8
0.30
4.5
0.32
（4）若电压表的0～15V量程已损坏，只能使用0～3V量程，其它器材不变，如何测出小电灯的额定功率？
①在图2方框中画出测量电路图；
②若小灯泡两端最大可加4.5V电压，为保证实验时你所设计的测量电路中各元件的安全，参照小明的实验数据，估算滑动变阻器接入电路的阻值范围应为 （计算结果取整数）．
-
难度：
使用次数：184
入库时间：2017-02-19
在探究“影响电磁铁磁性强弱的因素”实验中，实验室准备的器材有：电源、开关、滑动变阻器、两根完全相同的铁钉、表面绝缘的铜线、大头针若干．小明利用上述器材，制成简易电磁铁甲、乙，并设计了如图所示点的电路．
（1）实验中通过观察电磁铁 的不同，可以判断电磁铁的磁性强弱不同．
（2）当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数 （填“增加”或“减少”），说明电流越 ，电磁铁磁性越强．
（3）根据图示的情境可知，说明电流一定时， ，电磁铁磁性越强．
