难度：
使用次数：152
入库时间：2017-02-19请用笔画线代替导线，将图中的开关，节能灯正确接入家庭电路中．
-
难度：
使用次数：111
入库时间：2017-02-19

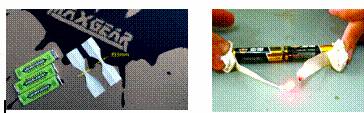

央视《是真的吗？》节目中，主持人做了“电池+口香糖锡纸=取火工具”的实验：取口香糖锡纸，剪成中间窄，两头宽的条状，将锡纸条带锡一面的两端分别接在电池的正极和负极，很快发现纸条中间较窄处开始冒烟、起火，如图．请利用所学物理知识解释产生这种现象的原因．
-
难度：
使用次数：125
入库时间：2017-02-19

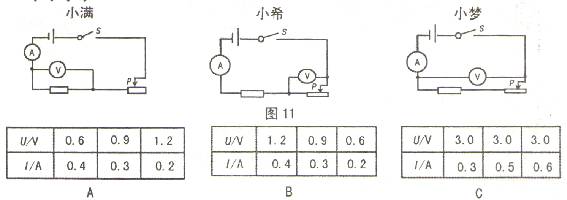

如图所示，小满、小希和小梦接各自设计的电路图进行实验，但三人的实验数据表格弄乱了，根据小希设计的电路图推测他记录的表格序号为 ；而 的电路设计一定无法探究“电阻一定，电流与电压的关系”．
-
难度：
使用次数：139
入库时间：2017-02-19
如图是小明同学探究电流产生的热量与电阻关系的实验装置，在A、B两个相同的烧瓶中分别装有质量和初温都相同的煤油，两根电阻丝分别为等长等粗的铜丝和镍铬合金丝，请你解答：
（1）实验中通过两金属丝串联的方式可以控制 和 相同，通过观察 来比较电阻丝产生热量的多少；
（2）他把该装置改成探究物质吸热能力的实验装置，先将甲烧瓶中的铜丝换成与乙烧瓶中阻值相等的镍铬合金丝，然后将其中一个烧瓶中的煤油换成 相同的水，并对金属丝做绝缘处理，实验中发现加热相同的时间，装 的烧瓶中温度计示数变化大．
-
难度：
使用次数：111
入库时间：2017-02-19

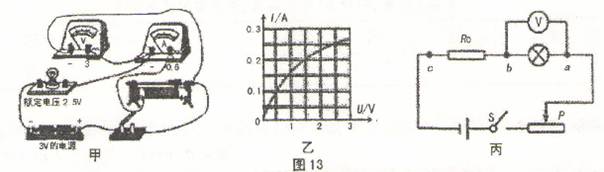

小明用图甲所示的电路测量小灯泡的额定电功率（部分实验器材的规格已标），他根据实验数据绘制了通过小灯泡的电流随其两端电压变化关系的图象，如图乙所示，若实验中电流表坏了，为了完成实验，他选用一个R0为5Ω的电阻，设计了如图丙所示的电路图，且实验方案为：①调节滑动变阻器滑片使电压表的示数为小灯泡额定电压；②保持滑片位置不变，只将电压表的a点接线改接到c点，测出R0两端的电压U0，通过计算求出小灯泡的额定功率，请你解答下列问题：
（1）他连接电路时，开关应 ，在图甲中连接错误的一根导线上打上“×”号，并改正；
（2）改正后闭合开关，观察到图甲的电压表的示数仅为0.6V，接下来应进行的操作是 ，读出电流表的示数，由此测得小灯泡的额定功率为 W．
（3）以上实验方案存在的问题之一是 ．
