难度：
使用次数：54
入库时间：2017-02-17如图所示，（滑轮组部分绕绳未画出），人用力向上拉动绕在滑轮组的绳子一端10s，使重为1000N的货物匀速上升了0.5m，已知滑轮组的机械效率为80%．
（1）画出滑轮组的剩余绕线．
（2）人做了多少有用功？
（3）人的拉力所做的总功多大？
（4）人的拉力的功率多大？
-
难度：
使用次数：137
入库时间：2017-02-17
在“探究影响导体电阻大小因素”的实验中，下表给出了可供选择的几种导体，选用A、D两根导体可以探究导体电阻大小与 是否有关；要探究电阻大小与长度是否有关，应选用导体A和导体 ；要探究电阻的大小与横截面积是否有关，应选用 两根导体．
材料
镍铬丝
锰铜丝
代号
A
B
C
D
E
横截面积（mm2）
1.2
1.2
0.8
1.2
1.2
长度（m）
1.5
0.5
1.5
1.5
0.5
-
难度：
使用次数：121
入库时间：2017-02-17
在“探究电流通过导体时产生的热量于什么因素有关”实验中，如图所示，甲、乙两透明容器中封有一定量的空气，U形管中液面高度的变化反映空气温度的变化，两个容器中都有一段电阻丝．
①将此装置接到电源两端，通电一段时间，发现其中一个U形管液面高度几乎不变，出现该现象的原因可能是 ；
②故障排除后，重新通电一段时间， 中的电阻产生的热量较多（选填“甲”或“乙”）；
③实验结论： ．
-
难度：
使用次数：613
入库时间：2017-02-17

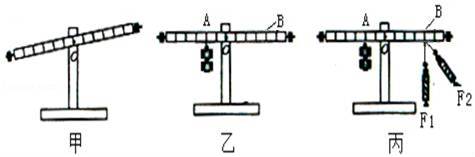

如图所示，在“探究杠杆的平衡条件”实验中．
（1）实验前的装置如图甲所示，此时，应将杠杆的平衡螺母向 （选填“左”或“右”）调节，直到杠杆在水平位置平衡，这主要是为了 ；
（2）如图乙所示，在位置A挂上两个相同钩码时，应该在位置B挂上 个同样的钩码，才能使杠杆重新在水平位置平衡；
（3）在位置B换用弹簧测力计，如图丙所示，沿两个方向拉弹簧测力计，是杠杆保持水平平衡，则两次施加的拉力F1
F2（选填“＞”、“=”或“”＜）；

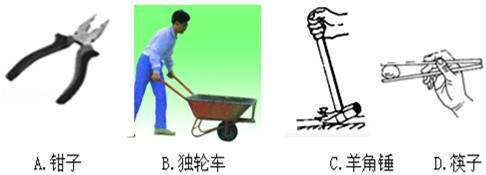

（4）杠杆在我们的日常生活中运用广泛，依据杠杆平衡条件，人使用图中的杠杆能够省距离的是 ．
-
难度：
使用次数：171
入库时间：2017-02-17

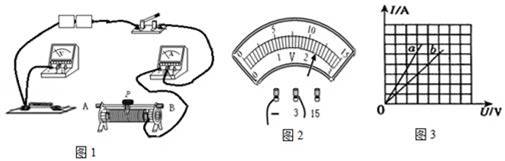

在“伏安法测电阻”的实验中，小珍连接的部分电路如图所示．
（1）请你用笔画线代替导线，将图1中的电路连接完整；
（2）连接电路时，滑动变阻器的滑片P应移至 （选填“A”或“B”）端，开关应处于 状态；
（3）小珍连接好电路后，闭合开关，发现无论如何移动变阻器的滑片，电压表、电流表均有示数，但示数都不改变，原因可能是 ．（写出一种可能）
（4）小珍改正后，再次接通电路，移动滑动变阻器滑片P到某一点时，电流表示数为0.2A，电压表示数（如图2）为 V，根据公式 可计算出定值电阻的阻值为 Ω．
（5）若把步骤（4）中测量的阻值作为最后实验结果，你认为合适吗？理由是什么？
（6）小珍将上述实验中的定值电阻进行更换，用相同的方法再次测定新电阻的阻值，然后根据实验数据作出如图所示的I﹣U图象，分析图象可知Ra Rb（选填“＞”“＜”或“=”）．
