在如图所示的电路中,电源电压保持不变.在灯泡L1或L2中有一个灯泡发生了短路故障.当开关S闭合时,下列现象不可能出现的是( )
A.电压表V无示数,灯泡L1不发光
B.电压表V有示数,灯泡L2不发光
C.电压表V和电流表A都有示数
D.电压表V和电流表A都没有示数
如图所示,电源电压不变,闭合开关S后,滑动变阻器滑片P向b端移动过程中,下列说法正确的是( )
A.电流表A1示数变小,电路的总电阻变小
B.电流表A2示数不变,电路消耗的总功率变小
C.电压表V示数变小,R1与R2两端的电压之比变小
D.电压表V示数不变,电压表V的示数与电流表A2的示数比值变大

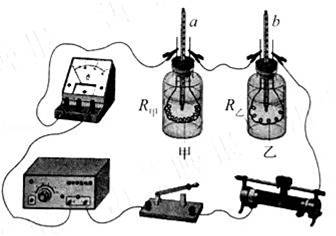

如图所示,甲、乙两个完全相同的玻璃瓶内有阻值分别为R甲、R乙的电阻丝,瓶中插入温度计a、b
(1)利用此装置探究电流通过导体产生的热量与哪些因素有关时,在两瓶中加入质量、初温都相同的煤油.闭合开关一段时间,可以通过温度计 情况,判断电阻丝产生热量的多少.此方案是探究 和时间相同时,电流通过电阻丝产生的热量与 大小的关系.
(2)在甲、乙两瓶内换用质量、初温都相同的不同液体,且电阻丝的阻值R甲 R乙时,可以比较不同物质的吸热能量.若温度计a比温度计b温度升高得快,则甲、乙两瓶内液体的比热容关系是c甲 c乙.
在“测量小灯泡电功率”的实验中,电源电压恒为6V,小灯泡的额定电压为2.5V,正常发光时灯丝电阻约为10Ω,所用滑动变阻器的最大阻值40Ω.

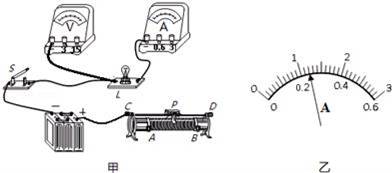

(1)请用笔画线代替导线在图甲中完成实物电路的连接(要求滑片P向C端滑动时,变阻器电阻变小);
(2)同学们进行试触时,发现小灯泡不发光,电流表无示数,电压表有示数,则电路中发生的故障可能是 (选填“小灯泡断路”、“小灯泡短路”或“滑动变阻器处断路”);
(3)某次实验中,同学们看到电压表示数为1.8V,要使灯泡L正常发光应向 (选填“A”或“B”)端移动滑片,同时视线应注意观察 (选填“电流表”或“电压表”)示数,当灯正常发光时,电流表示数如图乙所示,示数为 A,则小灯泡的额定功率是 W.
某家庭用燃气热水器将质量为100kg、温度为20℃的自来水加热到50℃,消耗的天然气体积为1m3(假设天然气完全燃烧).已知水的比热容为4.2×103J/(kg•℃),天然气的热值为3.2×107J/m3.求:
(1)1m3的天然气完全燃烧放出的热量是多少?
(2)水吸收的热量.
