初中物理云南省腾冲市2017届九年级上学期物理期末考试物理试题
1  2  3  4 5
  • 难度: 使用次数:191 入库时间:2017-02-15

    手机已经成为我们生活中不可缺少的通信工具,在使用过程中电池将     能转化为电能,它是利用       来传递信息的(选填电磁波声波)。


  • 难度: 使用次数:554 入库时间:2017-02-15

    如图所示,当S闭合,甲、乙两表为电压表时,两表示数比为UU=53;当S断开,甲、乙两表为电流表时,两表示数比为II=       ,此时R1R2消耗的功率之比PP=


  • 难度: 使用次数:182 入库时间:2017-02-15

    1)请用笔画线代替导线在图中连接家庭电路。要求开关控制螺口灯泡,三孔插座直接接入电路。

    2)如下图中,电路连接正确,通电后小磁针指向如图所示(涂黑端表示N)。请在图中标出螺线管的磁极、电源的“+”“—”极,并画出螺线管的绕法。


  • 难度: 使用次数:190 入库时间:2017-02-15

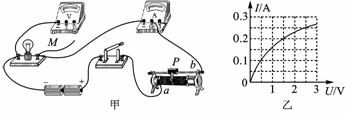

    小红同学在测小灯泡额定功率的实验中,电源电压为3V,小灯泡的额定电压为2.5V

    1)她在连接如图甲所示电路时,导线M的另一端应接在电压表       (“3”“15”)V接线柱上。

    2)闭合开关前,应将滑动变阻器的滑片P移到       (“a”“b”)端。

    3)连接好电路后,闭合开关,移动滑动变阻器的滑片,发现小灯泡始终不亮,电流表有示数,电压表示数为零,则出现故障的原因是

     (4)在实验过程中,她根据实验数据绘制了如图乙所示的IU图像,根据图像可知,小灯泡的额定功率

           Wm]

    5)小灯泡的亮度由灯泡的               决定。

    6)她还注意到,这个实验记录也可以用来计算灯丝的电阻,请完成表格中内容。 [来源:学。科。网ZXXK]

    实验次数

    电压表示数U/V

    电流表示数I/A

    电阻R/Ω

    1

    2.0

    0.23

    8.70

    2

    2.5

    0.25

    3

    3.0

    0.27

    11.11

    这位同学有些纳闷儿:导体的电阻不是与电压、电流无关吗?怎么三次计算的灯丝电阻却不一样呢?请你对此作出解释:


  • 难度: 使用次数:401 入库时间:2017-02-15

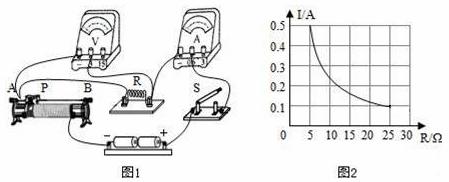

    某班同学为了探究电流与电阻的关系,设计了如图甲所示的实验电路。在学校实验室找来了如下一些实验器材:电压恒为3V的电源,电流表、电压表各一只,一个开关,阻值分别为10Ω20Ω25Ω的定值电阻各一个,滑动变阻器和导线若干。

    1)连接电路时,应让开关处于   状态,滑动变阻器置于  端(填“A”“B”)。滑动变阻器的作用是:

    2)小强连接好电路后,闭合开关,移动滑片时,电压表的示数增大,电流表的示数减小,可能出现的错误是:

    3)小辉同学连接好电路,通电时发现电流表有示数但很小,移动滑动变阻器滑片不能改变电流和电压,则原因是:

    4)排除故障后,小华先把10Ω的电阻接入电路,移动滑动变阻器的滑片P,使电压表示数为    V,读出电流表的示数后,断开开关S,她直接拆下10Ω的电阻,改换成阻值为20Ω的电阻继续做实验,接下来她应向  端(填“A”“B”)移动滑动变阻器的滑片P继续做实验。

    5)小华完成了多组实验,利用收集到的数据,作出了如图所示的电流I随电阻R变化的关系图象,分析图象得出结论:

    6)为了能用所选的三只定值电阻完成实验,小华所选滑动变阻器的最大阻值应不小于  Ω
