难度：
使用次数：448

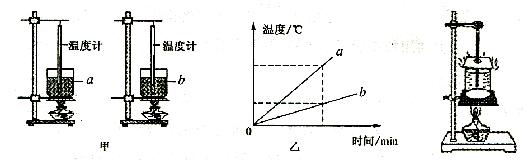

入库时间：2017-02-15（1）用相同的酒精灯分别对a、b两种液体（质量相同）加热，如图甲所示；根
据测得的实验数据分别描
绘出两种液体的温度随时间变化的图象如图乙所示。不计液体的热量散失，分别用ca、cb表示a、b两液体的比热容，则ca cb。（选填“＞”、“＜”或“＝”）。该实验应用的一种物理方法是 。
（2）某同学用如图装置测酒精的热值。加热前酒精灯的质量为m1，加热一段时间后变为m2；烧杯中水的质量为M，水的初温tl，末温t2，水的比热容用c表示。用以上符号表达该同学测酒精热值的计算式是 。该同学测算发现，测量值比课本中的“标准值”小很多，请你写一条产生该误差的原因： 。
-
难度：
使用次数：601
入库时间：2017-02-15

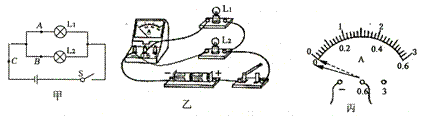

皮皮和壮壮要探究并联电路电流规律。
（1）图甲是皮皮同学设计的实验电路图。他在测量C点干路电流时连接的实物图
如图乙所示，其中有一根导线连接错误，请用×在错误导线上标出，并用笔画线代替导线在图中画出正确的连线。
（2）皮皮同学在测量中发现电流表的指针偏转如图丙所示，原因是 。[来
（3）为能进行多次实验，壮壮同学在干路中串联了一个 ，从而得到了三组实验
数据，如下表所示。壮壮同学发现皮皮记录的数据中的0.80A是错误的，原因是皮皮在读数时 。A点电流IA／A
B点电流IB／A
C点电流IC／A
0.12
0.12
0.24
0.14
0.14
0.28
0.16
0.80
0.32
（4）皮皮和壮壮的实验设计有一不足之处，你认为改进方法是： 。
-
难度：
使用次数：194
入库时间：2017-02-15

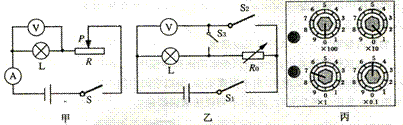

在测量小灯泡正常发光时的电功率的实验中，提供的器材有：数控电
源、标有“2.5V”的小灯泡（电阻不变）、滑动变阻器R、电阻箱R0[可在0—999.9（900＋90＋9＋0.9）Ω调节阻值]、电流表、电压表、开关及导线若干。（1）琳琳按图甲电路图正确连接电路，闭合开关，灯泡不亮，此时电压表示数为0.1V，电流表示数为0.04A，则小灯泡电阻为____Ω，他下一步的正确操作是 ；
（2）实验中，电流表出现了故障，同组的玥玥又找来两个开关S2、S3和一个电阻箱R0设计了图乙所示的电路。
①正确连接电路后，将电阻箱阻值调到最大值。
②闭合S1和S3，断开S2，当电阻箱的旋钮调到图丙所
示位置时，电阻箱接入电路中的阻值R0＝ Ω。此时，电压表示数为2.5V，小灯泡正常发光，其额定功率为 W。③接着断开S3，闭合S1和S2，此时电压表示数为 V。
-
难度：
使用次数：189
入库时间：2017-02-15

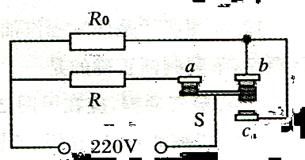

如图所示是某品牌饮水机的简
化电路图，S是温控开关，饮水机的铭牌参数如图表所示。求：
（1）初温为20℃的一满箱水，用此饮水机将水加热到100℃需要吸收的热量是多少？至少需加热多长时间？[c水＝4.2×l03J/（kg·℃）]
（2）电阻丝R0的阻值多大？在加热状态下R0 1s内产生的热量多大？
-
难度：
使用次数：91
入库时间：2017-02-15
2016年12月18日—22日，我国北方大范围被雾霾笼罩，郑州市PM2.5浓度峰值一度超过500微克／立方米，市政府启动了重污染天气红色预警。在“十面霾伏”下，空气净化器（如图甲所示）成为市场上畅销的家电。
（1）空气净
化器中有多种不同的技术，其中一种叫做静电集尘技术，其工作过程如图乙所示，受污染的空气被吸入后，颗粒物进入电离区带上电荷，然后在集尘器上被带电金属网捕获。其捕获原理是 。
（2）图表为某品牌空气净化器的部分参数。
额定电压
220V
频率
50Hz
额定输入功率
66W
风量
400m3/h
①正常工作时电流为
A；②如果室内面积为100m2，房间高度为3m，请你计算出房间内空气全部更换一次，理论上需要 h；
③若在上述时间内没有其他用电器接入电路的情况下，标有“3000imp/kW·h”的电能表指示灯闪烁了135次，此过程中净化器的实际功率是 W。
（3）大部分的空气净化器内部还有一个空气质量监测装置。图丙为该监测装置的电路图，它是通过粉尘浓度传感器R来进行检测的。当一束激光入射到被测颗粒物时，光强将被衰减，粉尘浓度传感器R的阻值随浓度β变化的关系图像如图丁所示。已知电源电压为24V，定值电阻R0
的阻值为180Ω，电流表的量程力0—100mA，电压表的量程为0～15V，请计算粉尘浓度传感器R的阻值范围是多少？
