如图11,粗细均匀的电阻丝AB长为L,当AB两端电压为3V时,通过的电流为0.2A,该电阻丝的电阻为 Ω;当两端电压为0V时,该电阻丝的电阻为 Ω;将这段电阻丝折成CD的情形,电阻丝CD的电阻 (选填“大于”、“等于”或“小于”)电阻丝AB的电阻。
如图12的家庭电路中电视机与照明灯是 联的,漏电保护器与插头是 联的。用电器插头插进插座造成短路,这时电路中的 (选填“空气开关”或“漏电保护器”)会迅速切断电流。
根据通电线圈在磁场中 转动的现象可以制成电动机:如图13所示,若导体AB切割磁感线的方向不变,将磁铁的N、S极对调,则电流表指针的摆动方向 (选填”“改变”或“不变”);动圈式话筒工作原理与 (选填“电动机”或“发电机”)的原理相同。
串联电路中,如果电阻R1:R2=1:3,这两个电阻两端电压比为 ;灯泡L1、L2分别标有“4V、4W”和“2V、2W”的字样,将它们并联起来使用,干路中允许通过的最大电流为 A,此时L1消耗的电功率为 W。

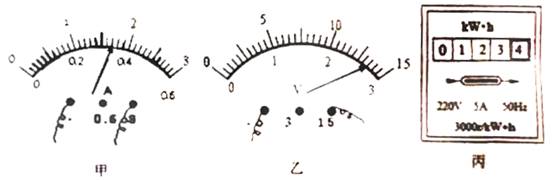

(1)在图中电流表示数为 A,电压表示数为 V,电能表示数为 kwh。

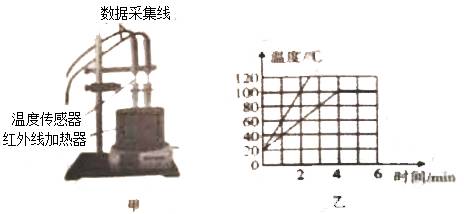

(2)如图中甲所示的实验装置,比较不同物质的比热容和探究水沸腾时温度变化的特点。将分别盛有相同质量的水和食用油的两个试管固定在铁架台上,温度传感器的探头与水和食用油接触良好,将温度传感器与计算机相连,计算机上显示的实验图线如图乙所示。由图乙可知,水沸腾过程中吸收热量,温度 ,内能 ( 选填“增大”、“不变”或“减小”);加热2min,水吸收的热量为 (选填“大于”、“等于”或“小于”)食用油吸收的热量,食用油的比热容为 J/(kg·℃)。已知水的比热容为4.2×103J/(kg·℃)。
