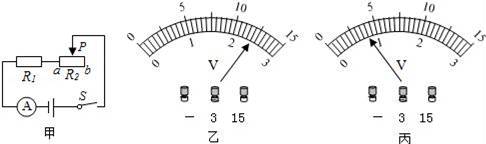

入库时间：2017-02-10在图甲所示的电路中，R1是定值电阻，R2是规格为“20Ω 3A”的滑动变阻器，在电路中正确连接有一个电压表（图中未画出）．电源电压保持不变，闭合开关S，滑动变阻器的滑片P从b端滑向a端．当滑片P在最右端b处时，电压表示数如图乙所示；P在中点时，电流表的示数为0.8A，电压表示数如图丙所示（电压表选用的量程与乙图不同）．下列说法正确的是（ ）
A．电压表并联在R2两端 B．电源电压是9V
C．R1的阻值是5Ω D．R1消耗的最大功率是 28.8W
-
难度：
使用次数：62
入库时间：2017-02-10
小明要用图所示的实验器材探究电压一定时，电流热效应与电阻的关系．其中瓶内电阻丝的长度、粗细都相同．
（1）请你用笔画线代替导线，帮他把电路连接完整．
（2）电流产生热量的多少不易直接测量．因此，在这个实验中是通过 显示电流产生热量的多少的．象这种用能直接观测的量来显示不易直接观测的量的方法叫 法．（填“转换法”，“控制变量法”，或“等效替代法”）
（3）在这个实验中，除了控制电压一定外，还要控制的量有 ．
（4）在这个实验中，若两个电阻丝的通电时间相同，则 瓶内温度计的示数升高的多．
-
难度：
使用次数：115
入库时间：2017-02-10
某中学为解决同学们的饮水问题，给每个班级配备了一台饮水机，如图所示是该类型饮水机的工作电路原理图．图中R1、R2是发热电阻，S1自动控制开关，S2是电源开关．当饮水机处于加热状态时，电路消耗的功率是500W；当饮水机处于保温状态时，电路消耗的功率是加热状态的
．初三（3）班的李明同学对饮水机产生了浓厚的兴趣，她对本班饮水机工作情况做了如下统计：
（1）饮水机平均每天通电时间为7.5小时；
（2）饮水机平均每天加热和保温的时间之比为1：4；
（3）炎热的夏天，该班平均每天喝1.5桶（约35L）纯净水．
据此，请你根据所学知识帮助李明同学解决以下几个问题：
①说明开关S1、S2的通断与饮水机工作状态的关系，并计算电路中R1、R2的阻值；
②该饮水机每天消耗的电能；
③若每桶水8元，电价0.5元/度，则该班每天用于饮水的班费为多少元？
