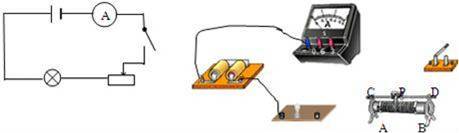

如图是用滑动变阻器改变电流大小的电路图及有关元件示意图,请用笔画线代替导线,按电路图完成对应实物图的边接.已知灯泡电阻约为8Ω.要求:
①当滑动变阻器的滑片P向右移动时,小灯泡逐渐变暗;
②电流表读数尽可量精确.
做电学实验,学会检查和排除电路故障非常重要.如图所示,造小明同学一次实验时的电路图,当小明闭合开关S时,发现L1、L2都不亮,A无示数,V有示数.若电路只有一处故障,则故障的原因可能是( )
A.L1短路 B.L2短路 C.L1断路 D.L2断路
家庭电路中的熔丝烧断了,原因可能是( )
A.灯泡的灯丝烧断了 B.使用了功率过大的用电器
C.用电器发生短路 D.电路中接入了一个台灯
学校综合实践活动小组的同学收集了以下四种家用电器的铭牌:
XX牌电扇 | 规格400mm、额定电压220V、额定频率50HZ、额定功率65W |
XX牌空调机 | 额定电压220V、额定频率50HZ、致冷电流6.2A/致热电流6.2A |
XX牌彩电 | 工作电压170V﹣﹣240V、额定频率50HZ、额定功率85W |
XX牌电冰箱 | 额定电压220V、额定频率50HZ、额定功率100W、耗电量0.5kW•h/12h |
请你根据铭牌中给出的信息判断,下列说法中正确的是( )
A.四种家用电器都必须在220V电压下才能工作
B.四种家用电器额定频率相同,说明它们工作时的噪声都相同
C.××牌空调机制冷和制热两种工作状态时的额定功率是相同的
D.××牌电冰箱平均每小时消耗电能为0.5kW•h
如图所示为家用电饭锅,与它有关的下列数据最符合实际的是( )
A.正常工作时的电流是0.01 A
B.正常工作时的电压为12 V
C.正常工作时的功率为700 W
D.正常工作1小时消耗的电能约为360 J
