物理知识的应用无处不在,如图所示,甲乙两地相距L千米,两地之间沿直线架设了两条输电线,输电线每千米的电阻是R0欧,现输电导线某处发生了短路,为了尽快确定短路位置,及时修复供电,机智的检修员在甲地利用实验室常用的电学仪器,根据伏安法进行了检测,并根据检测数据确定了短路位置距甲地的距离S.
(1)请你在甲处的虚线框内把检测需要的仪器与两条输电线连接起来,组成检测电路.(所需仪器应元件符号表示)
(2)请根据所学过的电学知识,推导求出短路位置距甲地的距离S= (用已知量、检测量表示,检测电路导线的电阻忽略不计)
推导过程:(检测量用字母表示,推导过程要有必要的文字说明)
如图是小明家新买额电热水壶,它的额定电压是220V,额定功率是2000W,小明在壶中装入1.5kg初温为20℃的水,电热水壶正常工作6min将这壶水烧开(1标准大气压下).求:
(1)水吸收的热量是多少?
(2)电热水壶烧开这壶水的效率是多少?
(3)烧开这壶水消耗的电能相当于完全燃烧多少m3的煤气?
(q煤气=4.0×107J/m3)

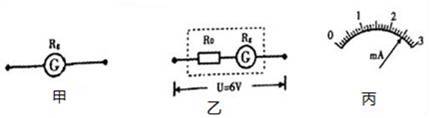

实际测量中所使用的电压表是由小量程电流表(又称G表)改装而成的.图甲中G表的满偏电流为Ig=3mA(即当通过G表的电流为3mA时,指针刚好偏转到最大刻度),其电阻Rg=10Ω.请完成以下问题:
(1)当通过G表的电流为满偏电流时,G表两端的电压是多少V?
(2)如果将其改装成量程为6V的电压表,电路如图乙所示,则电阻R0的阻值是多少Ω?
(3)若用改装后的电压表测量某一段电路两端电压时,表盘指针如图丙所示,则这段电路两端的电压是多少V?
