如图是自动测量油箱的油量装置图.其中Rˊ是定值电阻,R是弧形变阻器,它的金属滑片与是金属杠杆的一端,下列判断正确的是( )
A.油量表是电压表改装而成的 B.R和Rˊ是并联的
C.油位越高,通过R的电流越大 D.油位越低,R两端的电压越小
如图所示的电路中,电源电压保持不变,当开关S1、S2都闭合时,电流表的示数为0.5A,电压表的示数为6V;将电压表、电流表的位置互换,当开关S1断开、S2闭合,电流表的示数为0.3A,则正确的是( )
A.R1=3Ω B.R2=8Ω C.R1=20Ω D.R2=12Ω
如图甲所示装置探究“观察水的沸腾”实验:
(1)加热一定时间后,温度计的示数如图甲所示,此时烧瓶中水的温度为 ℃;
(2)水沸腾的过程中,虽能继续加热,但水的温度 (选填“变大”、“变小”或“不变”);
(3)水沸腾后,移去酒精灯,发现水停止沸腾,此时用橡皮塞往烧瓶口并将其倒置,像烧瓶底部浇冷水,如图乙所示,结果发现水又重新沸腾了,这是因为 .
在“科学探究:物质的比热容”中:
(1)设计实验时应运用控制变量法:
①用水和煤油做实验,应使水和煤油的 相等;
②用相同的电加热器加热,是为了 .
(2)实验所需的器材有:电加热器、 、搅拌器、天平、电源、计时的秒表、水和煤油;
(3)实验中得到如下一组数据:
烧杯号 | 液体 | 质量m/g | 初温t1/℃ | 末温t2/℃ | 加热时间t/min |
1 | 水 | 300 | 20 | 30 | 12.3 |
2 | 水 | 120 | 20 | 30 | 6.2 |
3 | 煤油 | 300 | 20 | 30 | 6.1 |
4 | 煤油 | 300 | 20 | 25 | 3.1 |
比较1、3号烧杯的实验记录,可以得出的初步结论是:质量相等的不同物质,升高相同的温度,吸收的热量不同; 较分析1、2号烧杯的实验记录,可以得出的初步结论是: .

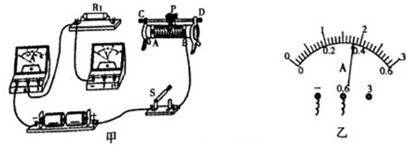

小林用如图甲所示的实验器材探究“电流与电阻的关系”.电源电压恒为3V,滑动变阻器上标有“20Ω,2A”字样,阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个.
(1)请你用笔画线代替导线,把图甲所示的实验电路补充完整.
(2)小彬将5Ω定值电阻接入电路后,闭合开关,调节滑动变阻器的滑片P,使电流表的示数如图乙所示,此时电路中的电流为 A.
(3)将5Ω定值电阻换成10Ω定值电阻,闭合开关,为了保持电压表的示数不变,应将滑动变阻器的滑片P向 (选填“A”或“B”)移动,记录此时各表的示数.
(4)将10Ω定值电阻换成20Ω定值电阻,重复步骤(3).
(5)实验记录的多组数据如表所示,分析数据可得出结论: .
实验次数 | 定值电阻(Ω) | 电流表示数(A) |
1 | 5 | ★ |
2 | 10 | 0.18 |
3 | 20 | 0.09 |
(6)实验结束后,小彬问老师在此实验中能否换用50Ω的定值电阻进行实验?老师指导小彬分析了不能更换的原因.你认为其原因是 .
