难度：
使用次数：92
入库时间：2017-02-08在如图甲所示的电路中，当闭合开关后，两个电压表的指针偏转均为图乙中所示，则电阻R1两端的电压为 V，电阻R1和R2电功率之比是 ．
-
难度：
使用次数：50
入库时间：2017-02-08
光敏电阻R当入射光增强时，电阻减小．现将一个光敏电阻R和定值电阻R0=10Ω、电流表、电压表连成如图所示的电路，接在9V的电源上，如果入射光减弱，电压表的示数将 （选填“增大”、“减小”或“不变”）．某1min内电流表示数保持0.5A不变，则此段时间内光敏电阻R产生的热量是 J．
-
难度：
使用次数：175
入库时间：2017-02-08

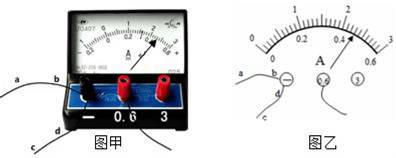

如图甲是某实验电路的一部分，某次测量表盘示数如图乙所示，若通过导线ab电流大小为0.6A，则通过导线cd的电流大小是 A（电流方向由d到c）．
-
难度：
使用次数：134
入库时间：2017-02-08

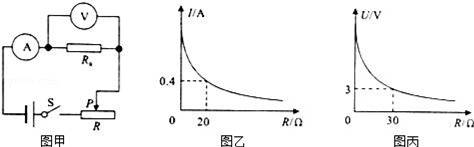

如图甲所示的电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器．闭合开关S后，在移动滑片P的过程中，电流表的示数I与R的阻值关系如图乙所示，电压表的示数U与R的阻值关系如图丙所示，则R0的阻值为 Ω，电源电压为 V．
-
难度：
使用次数：129
入库时间：2017-02-08
现在家庭用墙壁安装的插座经常带有开关控制插座的用电使用情况，方便又安全，如图所示，用笔划线将插座和开关安装到家庭电路中，以便实现这种控制作用．
