难度：
使用次数：92
入库时间：2017-02-08如图所示，电源两端电压为12V并保持不变，电阻R1的阻值为4Ω，当开关S闭合时，电压表示数为8V，求：
（1）电阻R2的阻值；
（2）电阻R1消耗的电功率P1．
-
难度：
使用次数：173
入库时间：2017-02-08
现要求测定“2.5V 0.3A”小灯泡在不同电压下的电功率，提供的器材如图所示
（1）请用笔画线代替导线完成如图所示的电路连接；
（2）在下面画出记录实验数据的表格．
-
难度：
使用次数：189
入库时间：2017-02-08

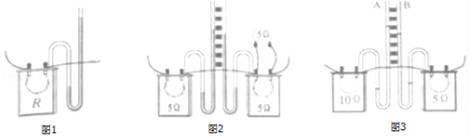

同学们猜想电流通过导体产生的热量多少可能与通过导体的电流大小、导体的电阻以及通电时间有关．
为了验证猜想，使用了如图所示的实验装置：将一段电阻丝装在透明、密闭的空气盒中，用橡胶管将密闭的空气盒和装有红色液体的U形玻璃管相连（实验前，U形管内两侧液面是相平的），请你回答下列问题：
（1）将如图2所示装置接入电路中，需要通过观察 来判断电流产生的热量多少；
（2）如图2所示，左右两个相同的透明空气盒中密封着等量的空气，将该电路通电一定的时间，可探究电流通过导体产生的热量与 的关系；
（3）采用如图3所示的实验装置，通电相同时间，发现A管液面比B管液面高，由此现象可以得到的结论是： ．
-
难度：
使用次数：191
入库时间：2017-02-08

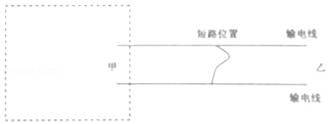

如图所示，甲、乙两地相距L千米，两地之间沿直线架设了两条输电线，输电线每千米的电阻是R0，现输电导线某处发生了短路，为了确定短路位置，在切断原电源的情况下，请你在甲地实验室常用的电学器材，根据伏安法实验获得的检测数据，确定短路位置距甲地的距离
（1）请在甲处的虚线框内把检测需要的器材与两条输电线连接起来，组成检测电路．
（2）在下面推导出短路位置距甲地的距离s的表达式（用已知量、检测量表示、检测电路导线的电阻忽略不计）
-
难度：
使用次数：94
入库时间：2017-02-08
小明得到一个旧电热暖手器，他将一定值电阻和此电热暖手器串联起来接到220V的家庭电路中，并断开家中其它用电器，发现他家电能表的转盘在5min 内恰好转动10转，已知电能表上标有3000r/kW•h字样．
（1）求电热暖手器和电阻所在电路消耗的电功率；
（2）若此电热暖手器的额定功率为25W，上述与之串联的定值电阻为726Ω，不计温度对电阻的影响，求此电热暖手器的额定电压．
