入库时间：2017-02-07在“测量小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V．

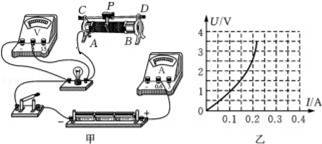

（1）图甲是小莉同学已连接的部分电路，请你用笔画线代替导线将电路连接完整．
（2）小莉连接好电路后，闭合开关，逐渐减小滑动变阻器接入电路的阻值，发现小灯泡始终不亮，电压表有示数，电流表指针几乎不偏转，出现此现象的原因可能是 ．
（3）在某次测量中电压表读数为2.2V，此时应滑动变阻器的滑片P向 端（填”A”或“B”）移动才能测量小灯泡的额定功率．
（4）排除故障后，闭合开关进行实验，并做好数据记录．图乙的U﹣I图象是小莉根据多组实验数据绘制的，根据图象可得小灯泡额定功率是 W．
-
难度：
使用次数：170
入库时间：2017-02-07
西气东输工程让滨州市民用上了物美价廉的天然气．用天然气灶把2kg、初温为30℃的水烧到80℃，消耗了20g天然气，已知水的比热容是4.2×103 J/（kg•℃），天然气的热值为4.2×107J/kg，则：
（1）水吸收的热量为多少J？
（2）煤气完全燃烧放出的热量为多少J？
（3）煤气灶烧水的效率为多少？
-
难度：
使用次数：449
入库时间：2017-02-07
如图所示电路，R1=4Ω，R2=2Ω．闭合开关后，电源电压为3V，求：
（1）电流表的示数；
（2）电压表的示数．
-
难度：
使用次数：176
入库时间：2017-02-07
如图所示，电源电压为6V，小灯泡标有“4V，1.6W”的字样，定值电阻R=20Ω，不考虑温度对灯丝电阻的影响，滑动变阻器上标有“0～20Ω，1A”字样．求：
（1）小灯泡的电阻为多大？
（2）若只闭合S，S1时，要使电路消耗的功率最小，此时滑动变阻器的滑片应向哪端移动？此时消耗最小功率是多少W？
（3）若电流表的测量范围为0～0.6A，电压表的测量范围为0～3V，当只闭合S与S2时，在不损坏用电器的前提下，求滑动变阻器的取值范围．
