难度：
使用次数：141
入库时间：2017-02-07根据安全用电原则，将图中开关、两只“220V 40W”电灯连在家庭电路中，要求开关同时控制两灯，且能正常发光．
-
难度：
使用次数：152
入库时间：2017-02-07
根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极．
-
难度：
使用次数：120
入库时间：2017-02-07
在探究“比较不同物质吸热能力的情况”的实验中，实验装置如图所示．
加热时间/min
0
1
2
3
4
甲的温度/℃
30
34
38
42
46
乙的温度/℃
26
34
42
50
58
（1）实验中应量取质量 的甲乙两种液体，分别倒入相同的烧杯中，用相同的电加热器加热，当它们吸收相同的热量时，通过比较 来判断吸热能力的强弱．
（2）通过实验，记录数据如表格所示，从开始加热到42℃，甲乙两种液体吸收热量的关系Q甲 Q乙．
（3）分析实验数据可知： 物质的吸热能力强．
-
难度：
使用次数：240
入库时间：2017-02-07

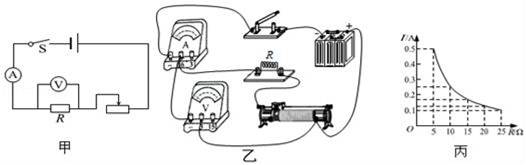

小皓利用如图甲所示的电路探究电流跟电阻的关系．已知电源电压为4.5V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω．
（1）小皓连接的电路如图乙，有一处错误，请只改动一根导线，使电路连接正确（在应改动的导线上打“×”，用笔画线代替导线画出正确的接法）．
（2）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象．
①由图象可以得出结论：电压一定时， ．
②上述实验中，小皓用5Ω的电阻做完实验后，接下来的操作是 ，然后将10Ω的电阻接入电路，闭合开关，移动滑片，使电压表示数为 V时，读出电流表的示数．
（3）为完成整个实验，应该选取最大阻值不小于 Ω的滑动变阻器．
-
难度：
使用次数：274
入库时间：2017-02-07

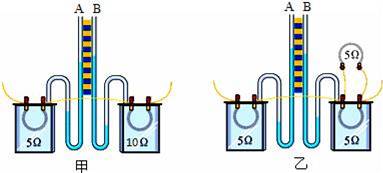

在做“电流通过导体时产生的热量与什么因素有关”的实验时，小于采用了如图甲所示的实验装置．两个透明的容器中密闭了等量的空气，U型管中液面变化反映了密闭空气温度的变化．
（1）若通电时间相同，发现B玻璃管内液面上升较高，这表明：在电流和通电时间相同的情况下，导体的 越大，产生的热量越多．
（2）小刚采用了如图乙所示的实验装置，通电相同时间，发现A玻璃管液面上升较高，这表明：在电阻和通电时间相同的情况下，通过导体的 越大，产生的热量越多．
（3）该实验中用到的研究物理问题的方法是 法和转换法．
