入库时间：2017-02-06请你将下图中的三孔插座用笔画线代替导线正确连入电路中．
-
难度：
使用次数：105
入库时间：2017-02-06

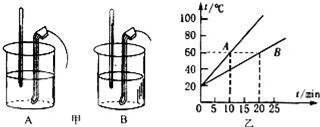

小明在研究物体吸收的热量与哪些因素有关时，他在两只相同的杯子里，装入质量相等的A、B两种不同的液体，用两个相同的加热器给它们加热，如图甲所示．用温度计测出两种液体在不同时刻的温度，并画出它们温度随时间变化的图象，如图乙所示．
（1）根据实验物体吸收热量的多少可能与 和 有关．
（2）热量是一个抽象的物理量．本实验将“物体吸收热量的多少”转化为通过比较 来实现，这种方法称为“转换法”．
（3）以下描述中同样采用“转换法”的是 ．
A．水压使水管中形成水流，类似地，电压使电路中形成电流；
B．根据物质在常态下的形状和体积是否固定，可将物质分为三态；
C．研究导体的电阻与导体的长度，横截面积，材料是否有关系；
D．通过观察木桩被重物打入沙子的深度，可比较重物重力势能的大小．
-
难度：
使用次数：50
入库时间：2017-02-06

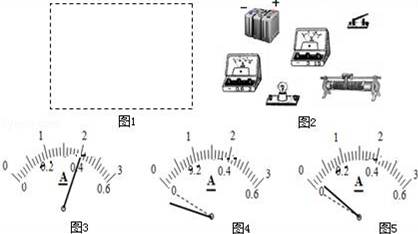

如图2所示，是测量小灯泡电功率的实物元件图，其中电源是由三只蓄电池组成，小灯泡额定电压是3.8V，其灯丝电阻约为10Ω，滑动变阻器标有“10Ω、1A”字样，电流表（0～0.6A、0～3A），电压表（0～3V、0～15V）．
（1）本实验的原理是： ；
（2）请用笔画线代替导线，把图2中的电路元件连接成实验电路．（要求：滑片P向左移时灯变亮，且连线不得交叉）
（3）在如图1的方框内画出相应的电路图．
（4）在实验前，开关应 ，滑动变阻器应调到最 端（左或右）测量小灯泡的额定功率时，应先调节滑动变阻器，使小灯泡两端电压为 V，再测出电路中的电流如图3所示为 ，即可计算出额定功率为 ；若小灯泡两端实际电压为额定电压的1.2 倍，则实际功率为额定功率的 倍．（假设电阻值不变）
（5）实验时，若发现电流表指针摆动分别出现了如图4、图5所示的两种情况．请分析在使用电流表时分别存在什么问题，并写在下面的横线上．图4现象存在的问题： ；图5现象存在的问题： ．
-
难度：
使用次数：140
入库时间：2017-02-06
已知煤气的热值为3.6×107J/m3，0.28m3的煤气完全燃烧放出的热量是多少？若这些热量的50%被温度为20℃、质量为30kg的水吸收，则水温升高多少？[c水=4.2×103J/（kg•℃）]．
-
难度：
使用次数：763
入库时间：2017-02-06
如图所示，电源电压恒定为6V，R1为6Ω，R2为12Ω．
（1）当开关S1、S2断开时，电流表的示数是0.2A，求R3的阻值？
（2）当S1闭合、S2断开时，电流表的示数？
（3）当S1、S2都闭合时，电流表的示数？
