难度：
使用次数：186
入库时间：2017-02-06如图所示，是家用电冰箱及其部分电路图．冰箱压缩机由温控开关自动控制，冷藏室照明灯由冰箱门联动开关控制．照明灯与压缩机的连接方式是 （选填“串联”“并联”）．冰箱门关闭后，联动开关应该处于 状态，当冰箱里的温度高于设定温度时，温控开关会自动 （选填“断开”或“闭合”）
-
难度：
使用次数：200
入库时间：2017-02-06
在如图所示的电路中，电源电压保持不变，开关S1闭合．如果S2从断开到闭合，则电流表A的示数将 ，电压表V的示数将 ，灯泡L1的亮度将 ．（前二格选填“变大”、“不变”或“变小”，最后一格选填“变亮”、“不变”或“变暗”）
-
难度：
使用次数：530
入库时间：2017-02-06

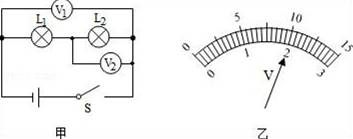

小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L2两端的电压为 V，L1两端的电压为 V．
-
难度：
使用次数：274
入库时间：2017-02-06
研究导体的电阻与温度的关系的实验如上图所示，当用酒精灯缓慢地对灯丝线圈加热时，观察到电流表的示数变小，这表明导体电阻 （选填“变大”、“变小”），这个实验证明了导体的电阻跟 有关系．
-
难度：
使用次数：170
入库时间：2017-02-06
有两只定值电阻RA和RB，各自的电流与电压关系图象分别为图中的A、B．若将它们串联接在电压为4.5V的电源上，则RA两端的电压为 V，通过RB中电流是 A．
