标有“220V 100W”和“220V 60W”的甲、乙两盏白炽灯,灯丝较粗的是 灯,当它们并联在家庭电路中时,较亮的是 灯.(选填“甲”或“乙”)
根据实物图在右边方框内画出电路图

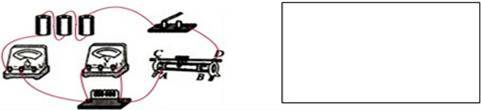

按要求连接电路:1、灯泡L1、L2并联 2、开关控制两盏灯泡.滑动变阻器只改变灯泡L1的亮度且向B端滑动时灯泡L1变亮.
某小组的同学做“比较不同物质的吸热能力”的实验,他们使用了如图所示的装置.
(1)在设计实验方案时,需要确定以下控制的变量,你认为其中多余的是
A.采用完全相同的加热方式
B.酒精灯里所加酒精量相同
C.取相同质量的水和另一种液体
D.盛放水和另一种液体的容器相同
(2)加热到一定时刻,水开始沸腾,此时的温度如图丙所示,则水的沸点是 ,这表明实验时的大气压强 (选填“大于”、“小于”或“等于”)一个标准大气压.
(3)而另一种液体相应时刻并没有沸腾,但是温度计的示数比水温要高的多.请你就此现象进行分析,本实验的初步结论为:不同物质的吸热能力 (选填“相同”或“不同”).你认为是 的比热容更大些.

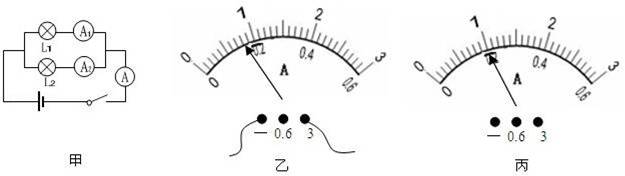

在探究并联电路电流规律的实验中,小明按图甲所示电路图连接好电路后,闭合开关,电流表A1的示数图乙所示,电流表A2和A的指针都指向同一刻度,如图丙所示,则L1中的电流为 A,灯L2中的电流为 A,干路中的电流为 A,由此初步得出并联电路中电流的规律为: ;
