难度：
使用次数：1170

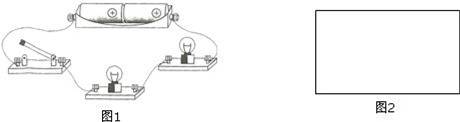

入库时间：2017-02-05根据如图1所示的实物连线图，在图2的方框内画出对应的电路图．
-
难度：
使用次数：974
入库时间：2017-02-05
如图的电路，缺少一根线，请用笔画线补上，要求：用电流表测两只灯泡的电流，开关S只控制灯L1．
-
难度：
使用次数：339
入库时间：2017-02-05
在“测滑轮组机械效率”的实验中，小强按正确的方法操作，如图是他实验中的情景，如表是他记录的一组数据．
钩码总重G（N）
钩码上升高度h（m）
测力计拉力F（N）
测力计移动距离s（m）
5
0.04
1.4
0.12
（1）由表中数据可计算出，滑轮组对钩码做的有用功为 J，人做的总功为 J．
（2）对以上两个计算结果进行比较，其不合理之处是 ；结合测力计放大图，可知小强的错误是 ．
（3）小强纠正错误后，计算发现该次实验滑轮组的机械效率大小为 ．
（4）用该滑轮组提升不同重物至同一高度，提升的物重增加时，机械效率 （选填“变大”、“变小”或“不变”）．
-
难度：
使用次数：221
入库时间：2017-02-05

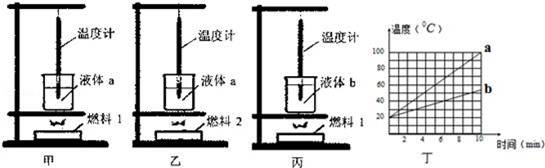

如图所示，甲、乙、丙三图中装置完全相同，燃料的质量都是10g，烧杯内的液体初温相同．
（1）比较不同燃料的热值，应选择 两图进行实验；在比较不同物质的比热容时，得到液体a、b温度随时间变化如图丁所示，则液体 的比热容较大．
（2）若在研究不同燃料热值实验时，记录数据如表：
燃料
加热前液体温度/℃
燃料燃尽时液体温度/℃
燃料的热值/（J/kg）
1
15
35
2.4×106
2
15
25
根据表中数据计算，燃料2的热值为 J/kg．
（3）通过实验得到的燃料热值与实际值相比偏 （选填“大”或“小”），你认为出现这种情况的主要原因是 ．
-
难度：
使用次数：155
入库时间：2017-02-05

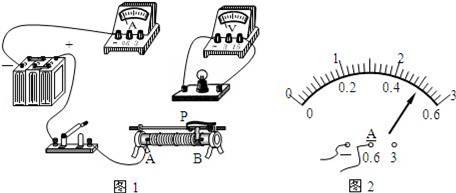

张望同学在“测量小灯泡电功率”的实验中，已知电源电压是6V，小灯泡的额定电压是3.8V，电阻约为8Ω．
（1）请你用笔画线代替导线帮他将图中的实物图连接完整；正确连接电路后，闭合开关前，滑动变阻器的滑片应该置于 端（选填“A”或“B”）；
（2）张望同学在调节滑动变阻器，进行了几次实验，得到部分U和I的数据如下表所示：
实验次数
1
2
3
4
5
6
7
8
U/V
1.00
1.50
2.00
2.50
3.00
3.50
3.80
4.20
I/A
0.20
0.30
0.40
0.44
0.47
0.49
0.51
灯泡亮度
不亮
微亮
很暗
较暗
偏暗
较亮
正常
很亮
①张望同学在对数据进行分析时发现：小灯泡灯丝电阻随电压的增大而 （填“增大”、“减小”或“不变”）．在第1次实验中，小灯泡不发光的原因是 ；
②灯泡正常发光时，电流表的示数如图2所示，则灯泡的额定功率为 W；
③当张望同学在测量灯泡在继续调节滑动变阻器时，不小心把灯丝烧断了（其余元件完好），则此时电压表示数约为 V；
（3）张望同学在实验室借了甲：“10Ω 1.5A”、乙：“20Ω 1.2A”和丙：“30Ω 1A”的滑动变阻器各一个，你认为他在实验中使用的滑动变阻器是： ，理由是： ．
