按要求完成下列作图。
(1)根据平面镜成像特点,画出图甲中物体AB在平面镜中的像。
(2)如图乙所示,一束光线从空气斜射到水面时发生反射和折射,OB为反射光线,请作出入射光线和大致的折射光线方向.
(3)如图丙所示,已知凸透镜的一条折射光线和一条入射光线,请你对应画出它们的入射光线和折射光线。
(4)图丁中画出了光通过透镜前后的方向,请在图中填上适当类型的透镜。
以下两幅是课本中小实验的插图,图甲中,改变直尺伸出桌面的长度是为了探究 ;乙图所示的实验是为了研究 。
下表是小明分别探究“冰熔化”和“水沸腾”实验的部分数据。
表 一 | 时间/min | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
温度/℃ | -6 | -4 | -2 | 0 | 0 | 0 | 1 | 2 | 3 |
表 二 | 时间/min | 0 | 1 | 2 | 3 | 4 | 5 | 6 |
温度/℃ | 90 | 92 | 94 | ? | 98 | 98 | 98 |
根据数据回答下列问题:
(1)表二中第3min时温度计的示数如右图,是 ℃。实验装置中石棉网的作用是 。
(2)由表一、表二数据可发现冰熔化和水沸腾的过程中温度都是 (选填“升高”、“降低”或“保持不变”),水的沸点是________,冰是 (选填“晶体”或“非晶体”);。
(3)小明发现水沸腾时,杯口不断地冒出大量“白气”, “白气”是由于 形成的。
(4)小明得出水沸腾条件:达到沸点且继续吸热。但他发现撤掉酒精灯时,烧杯内的水没有立即停止沸腾,你认为可能的原因 。
课堂上,老师用一套器材(如图所示)进行“研究光的反射定律”的实验演示,得出了正确的结论。
(1)当入射角为 时,反射光线和入射光线重合,当纸板F与E 时,才能在纸板上看见反射光路。
(2)实验中老师让一束光贴着纸板沿某一个角度射到O点,经平面镜的反射,沿另一个方向射出,改变光束的入射方向,再观测几组入射角和反射角,该步骤的目的是为了比较 ,通过实验可以得出的正确结论是:_____________________。
实验次数 | 入射角α | 反射角β |
1 | 15° | 75° |
2 | 30° | 60° |
3 | 45° | 45° |
(3)课后,某同学利用同一套实验器材,选择入射角分别为15o、30o、45o的三条光线进行实验,结果得到了不同的数据记录在表格中。经检查三次实验中各角度的测量值都是准确的,但总结的规律却与反射定律相违背。你认为其中的原因应该是 。
(4)将纸板E、F置于同一平面后,若将一束光贴着纸板F沿FO射到O点,反射光将沿图中的OE方向射出,这说明光在反射时, __________________________。

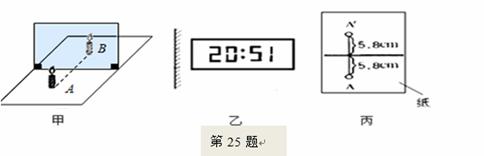

在做“探究平面镜成像特点”的实验时,王成在竖立的玻璃板前20cm处放一支点燃的蜡烛A,蜡烛高12cm,发现在玻璃板的后面出现蜡烛的像.
(1)然后他再取一段同样的蜡烛B,放在玻璃板后的纸面上,来回移动,直到蜡烛B与_______________________ 完全重合,这样做的目的是 ;
(2)将A蜡烛远离玻璃板,B蜡烛_________(选填“选近”或“远离”)才可能与A的像完全重合;
(3)如图乙,是某同学在镜中看见的电子手表的示数,当时的实际时间是____________;
(4)如图丙是他们经过实验后在纸上留下的实验记录,他们根据实验记录得出结论:物和像到镜的距离相等.你认为结论是否可靠并说明理由_________________________________.
