难度：
使用次数：945
入库时间：2017-02-05（1）利用平面镜成像特点，在图甲中画出物体AB在平面镜中所成的像；
（2）一束光由空气斜射入水中，请在图乙中画出反射光线及折射光线的大致位置；
（3）通过凸透镜焦点的光线AO，经过凸透镜沿OB方向水平射出，请在图丙中大致作出该凸透镜和焦点F的位置．(保留作图痕迹)
-
难度：
使用次数：308
入库时间：2017-02-05
如图1是小明在研究水沸腾时的实验装置图．
（1）观察实验装置图1，操作的错误是： ．除图中所示的器材外，还需要的一个测量工具是 ．
（2）安装实验器材时应按照 (选填“自上而下”或“自下而上”)的顺序进行．
（3）小丽观察到沸腾前和沸腾时水中气泡上升过程中的两种情况，如图2（a）、（b）所示，则图 （选填“（a）”或“（b）”）是水沸腾时的情况．烧瓶中的水沸腾后，停止对水加热，水停止沸腾，这说明 ．
（4）小华和小杰虽然选用的实验装置相同，但加热到水开始沸腾的时间不同，他们绘制的水的温度随时间变化图像如图3所示，a、b两种图像不同的原因是水的 不同．
（5）取走酒精灯，将装有海波的大试管放入上面实验的热水中（如图4）．根据温度计A和B的示数，绘制了海波和热水的温度随时间变化的图像（如图5）．由图像可知，在第8min时，大试管内的海波处于 态（选填“固”、“液”或“固液共存”），海波是 （选填“晶体”或“非晶体”）．
-
难度：
使用次数：123
入库时间：2017-02-05
小明在做“探究平面镜成像特点”的实验，将一块玻璃竖直架在水平台上，取两支完全相同的蜡烛A和B进行实验，如图1所示．
（1）为便于观察，该实验最好在较 （选填“明亮”或“黑暗”）环境中进行；
（2）小明点燃玻璃板前的蜡烛A，他应该在玻璃板 （选填 “前”或“后”）观察，调整玻璃板后的蜡烛B的位置，直到看上去B和A的像 ，此时蜡烛B的位置即为蜡烛A的像所在的位置．
（3）若将光屏放在玻璃板后像所在位置，像 成在光屏上（选填“能”或“不能”）．
（4）小明得出“像与物等大”的结论，可小华认为：像的大小还和镜子面积的大小有关．在不更换和损坏玻璃板的前提下，你如何开展探究？简述做法及判断方法．
做法： ．判断方法： ．
（5）小明了解到平面镜是在平板玻璃的背面均匀地镀上了一层金属膜制成的（如图2甲）．他有一个疑问：物体是通过镜子的前面成像还是背面成像？于是他将一支铅笔的笔尖贴在镜子上，如图2乙所示，眼睛从侧面观察，若发现 ，则说明物体是通过镜子背面成像．
-
难度：
使用次数：50
入库时间：2017-02-05
某学生李明在水塘中看到形状特殊的“虾”．

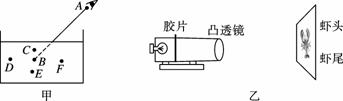

(1)如图甲所示，他看到的“虾”在B位置，这是由于光的 而形成的 像，真正的虾在水中 (填图中字母)处.他用激光笔从A点向 (填图中字母)处射出光束，即可把虾照亮．
(2)拍照得到虾的胶片后，他用如图乙所示的幻灯机展示给同学们看：
①胶片上虾的头部朝 (选填“上”或“下”)；
②测得胶片到凸透镜的距离为8cm，则该凸透镜的焦距可能是 ；
A．2cm B．7cm C．9cm D．10cm
③要使像变得更大，应将幕布向 (选填“左”或“右”)移，并将凸透镜向 (选填“左”或“右”)移．
-
难度：
使用次数：103
入库时间：2017-02-05
某同学利用图1装置来研究凸透镜成像规律：
(1)实验前，首先在光具座上正确放置蜡烛、凸透镜和光屏，还应对其进行调整，使烛焰、凸透镜和光屏的中心在 ．
(2)如图1所示，当凸透镜位于光具座上A处时，恰好在光屏上成清晰的像，则成的是 (选填“正立”或“倒立”)的像．蜡烛燃烧一段时间后，烛焰的像将位于光屏中心的 方．
(3)若将凸透镜上半部分用不透明物体遮住（图中未画出），则下列说法正确的是 ．
A．像也只剩一半
B．不可能成像
C．仍能成像，只是变暗一些
D．仍能成像，只是像上有暗斑
（4）在保持(2)中蜡烛和光屏位置不变的情况下，将凸透镜向右移到B处(图中未标出)，光屏上再次成清晰的像，成的是 (选填“放大”、“缩小”或“等大”)的像．
(5)在上述探究活动中，若已知蜡烛与光屏间的距离为L0，与凸透镜第一次所在位置A间的距离为L，如图2所示，则该透镜焦距f (选填“＞”、“＜”或“＝”)L，透镜先后两次所在位置A、B之间的距离s＝ (用L0、L表示)．
