难度：
使用次数：172

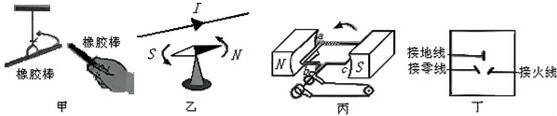

入库时间：2017-02-04关于如图所示的电和磁知识描述错误的是（ ）
A．甲图说明同种电荷相互排斥
B．乙图说明电流周围存在磁场
C．丙图是电动机工作原理示意图
D．丁图是有金属外壳的家用电器使用的插座
-
难度：
使用次数：1326
入库时间：2017-02-04
甲、乙两个用电器的电压之比为2：1，电流之比为1：2，通电时间之比为5：4，则两个用电器消耗的电能之比为（ ）
A．5：1 B．5：4 C．4：5 D．5：8
-
难度：
使用次数：140
入库时间：2017-02-04
王老师把标有“PZ220V 40W”和“PZ220V 60W”的甲、乙两盏灯串联接在220V的电源上（设灯丝电阻不变），则下列判断正确的是（ ）
A．两盏灯的总功率等于100W
B．乙灯消耗的实际功率大于20W
C．两盏灯的总功率大于40W
D．甲灯两端的实际电压大于110V
-
难度：
使用次数：170
入库时间：2017-02-04
如图甲所示，R1的阻值是20Ω，滑动变阻器R2消耗的功率P与其电阻R2的关系图象如图乙所示，则R2消耗的最大功率是（ ）
A．0.45W B．0.50W C．0.80W D．0.90W
-
难度：
使用次数：114
入库时间：2017-02-04
如图所示，电源电压为4.5V，电压表量程为“0﹣3V”，电流表量程为“0﹣0.6A”，滑动变阻器规格为“10Ω 1A”，小灯泡L标有“2.5V 1.25W”（灯丝电阻不变），在保证小灯泡L电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（ ）
①小灯泡的额定电流是0.6A
②滑动变阻器连入电路的阻值变化范围是4Ω﹣10Ω
③电压表示数变化范围是0﹣3V
④电流表示数变化范围是0.3﹣0.5A．
A．只有②、④正确 B．只有②、③正确 C．只有①、④正确 D．只有①、③正确
