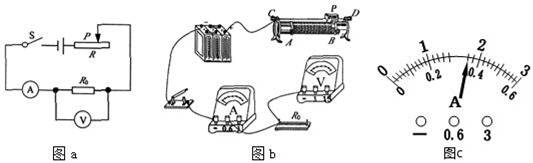

在本学期学习电学知识过程中,小明利用如图a所示的电路图,做了多个实验,电阻R0是待测定值电阻
(1)在做“伏安法”测电阻 的实验时,小明根据电路图a连接的电路如图b所示,并测得实验数据如下表所示.图中尚有两根导线未连接,请用笔画线代替导线完成电路连接(要求:滑动变阻器连入电路中的阻值最大).
实验中,小明连接好电路,闭合开关后,移动滑动变阻器的滑片,当滑动变阻器连入电路中的电阻变大时,电压表的读数也随着变大,反之,随着变小,则发生这一现象的原因是
A.电压表的正、负接线柱接错 B.电压表的量程选择不合适
C.电压表坏了 D.电压表与滑动变阻器并联
实验序号 | 电压表示数/V | 电流表示数/A |
1 | 2.5 | 0.13 |
2 | 4.0 | 0.20 |
3 | 5.5 | 0.27 |
正确连接电路后开始实验,实验中,小明选用的是10Ω、20Ω和30Ω三个电阻中的一只,根据下表中测量数据判断,小明选用的定值电阻的阻值为 Ω.
(2)小明用小灯泡替换定值电阻R0进行了“测量小灯泡的电功率”的实验,已知小灯泡的额定电压是3.8V,灯丝电阻约10Ω.
①连接电路后闭合开关,移动变阻器的滑片,发现小灯泡始终不亮,电压表、电流表均无示数,其原因可能是以下情况中的 .
A.小灯泡处断路 B.小灯泡被短接
C.变阻器处断路 D.电压表被短接
②电路连接完好后,改变变阻器滑片位置,测得下表中的三组数据,其中第一组数据电流表的示数如图c所示,其值为 A.由表中数据可知,小灯泡正常发光时的功率为 W、电阻为 Ω.
实验次数 | 电压U/V | 电流I/A | 小灯泡的亮度 |
1 | 3.00 | 暗 | |
2 | 3.80 | 0.40 | 亮 |
3 | 4.50 | 0.42 | 很亮 |
③在实验过程中发现,当小灯泡两端的电压逐渐增大时,通过它的电流也随之增大,灯泡的亮度变亮,说明灯泡的亮度取决于它的 .
如图所示,将一根导体棒ab的两端用细导线与灵敏电流计组成一个闭合电路,并用绝缘细线悬挂起来放在U形磁铁的磁场中.
(1)让导体棒ab水平向左运动时,灵敏电流计指针向右偏转;导体棒ab水平向右运动时,指针向左偏转,说明感应电流的方向与 有关;
(2)让导体棒ab水平向右缓慢运动时,灵敏电流计的指针向左偏转的角度较小;导体棒ab水平向右快速运动时,灵敏电流计的指针向左偏转的角度较大.说明感应电流的大小与 有关.
(3)让导体棒ab沿竖直方向上下运动时,电路中 感应电流产生;
(4)下列电器中,应用电磁感应原理制成的是 .
A.电铃; B.电风扇; C.动圈式话筒; D.动圈式扬声器.
如图1所示的电路中,电源电压不变.闭合开关S后,滑动变阻器的滑片P由a端移动到中点时,测得电阻R两端的电压U与通过R的电流I的变化关系如图2所示.求:
(1)电源电压;
(2)R的阻值;
(3)变阻器的最大阻值.
