    阅读《跳跃环》一文,回答下列问题

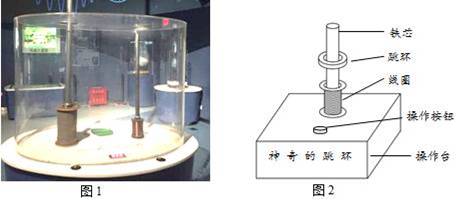

    跳跃环   同学们在科技馆看到展品跳跃环:两个不同高度的圆柱形铁芯底部各有一个线圈,线圈上方的铁芯上各套着铝环,如图1所示.

       其中一个线圈通交流电,另一个线圈通直流电.通电后看到:两个铝环都跳跃起来了.通交流电的线圈上方的铝环跳跃之后会悬浮在一定的高度上,如图2所示;而通直流电的线圈上方的铝环跳跃后,回落到接近底部时,速度会迅速减小,但最后还是会缓缓落到底部.为什么会有这种现象呢?当通过铝环内部的磁场发生变化时,铝环内部将产生感应电流.这种电流在金属内形成闭合回路,犹如水的旋涡一般,称之为涡流.由涡流形成的磁场被称为涡流磁场.线圈通电时会产生磁场,且磁感线在靠近线圈的地方较密.不论是直流电还是交流电,在这一瞬间,铝环内部磁场的变化很快,于是铝环内会产生强大的电流(即涡流).同时,涡流会产生与线圈磁场相反的磁场,两个磁场相互排斥,铝环便会弹跳起来.铝环跳起后,如果线圈中通的是直流电,线圈产生的磁场不变,因此铝环只有在运动时其内部磁场才会有变化,并产生感应电流.在下落过程中,铝环的感应电流会使下落的速度减小.如果是交流电,线圈产生的磁场会周期变化,因此铝环不论是运动还是静止,其内部磁场时刻都在变化,即其内部时刻都会有感应电流.在某一特定位置,铝环所受的磁场力与重力达到平衡,铝环就会在这里静止.

    请根据上述材料,回答下列问题:

    1)当线圈通电时,周围就会产生磁场,这是电流的  效应.

    2)线圈中通入  电,能使铝环跳起后停在空中.(选填交流直流

    3)铝环向上跳起是因为铝环中强大电流产生的磁场与通电线圈产生的磁场相互  .(选填吸引排斥

    4)若铝环中间有缺口,不能形成闭合的圆环,铝环  向上跳起.(选填不能


  • 难度: 使用次数:388 入库时间:2017-02-04

    如图所示电路,电源电压为6V且保持不变,R1的阻值为10Ω.开关S闭合时,电压表示数为4V.求:

    1)通过R1的电流;

    2)电阻R2的阻值.


  • 难度: 使用次数:141 入库时间:2017-02-04

    如图是家用电热水壶的照片,通电后,壶内底部的电热丝发热,可将壶内的水烧开,电热水壶的相关参数如下表.请根据表中参数计算:

    1)电热水壶正常工作时通过壶内电热丝的电流;

    2)电热水壶正常工作10min产生的热量.

    额定电压

    220V

    额定功率

    1100W

    频率

    50Hz

    容量

    1.5L
