难度：
使用次数：238
入库时间：2017-02-04若假想地磁场是由地球内部一块大磁铁产生的，如图所示，能合理描述这块大磁铁的是 （选填“A”或“B”）
-
难度：
使用次数：159
入库时间：2017-02-04
在某家庭电路中，开关S控制灯泡L的连接方式符合安全用电原则，如图所示，请你做出判断，A线是 ．（选填“火线”或“零线”）
-
难度：
使用次数：130
入库时间：2017-02-04

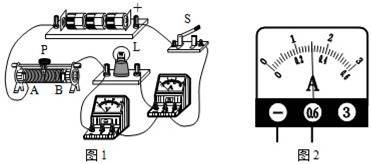

小军做测量小灯泡电功率的实验，所使用的小灯泡上标有3.8V的字样．
（1）请你在答题卡对应位置画出图13的实验电路图．
（2）闭合开关S前，应把图13中滑动变阻器的滑片P置于 端（选填“A”或“B）．
（3）电路连接正确后，闭合开关，发现小灯泡不亮，但电流表有示数，接下来应进行的操作是 ．
A．移动滑动变阻器滑片，观察小灯泡是否发光 B．检查电路是否断路
（4）实验过程中，当电压表示数为额定电压时，小灯泡达到额定功率，此时电流表的示数如图14所示，其值为 A，小灯泡的额定功率为 W．
-
难度：
使用次数：149
入库时间：2017-02-04
小丽利用如图所示的装置进行电磁学实验．
①在图甲所示的实验中，闭合开关前，可观察到磁场中的金属棒ab静止在水平导轨上．
②闭合开关后，可观察到磁场中的金属棒ab在水平导轨上向左运动．
③若只对调电源正负极接线，再闭合开关，可以观察到磁场中金属棒ab会在水平轨道上向右运动．
（1）通过比较①②可得： 对通电导体有力的作用．
（2）通过比较②③可得：通电导体在磁场中受力的方向与 有关．
（3）物理课后，小丽制作了如图乙所示的“神奇转框”，金属框的上部中央位置与电池正极相连，下部紧贴在与电池负极相连的柱形物两侧，于是金属框就可以绕电池转动起来．柱形物的材料应具有较好的导电性和 性．
-
难度：
使用次数：155
入库时间：2017-02-04
小欣同学在做“探究串联电路中电压的规律”实验时，连接了如图所示的电路，闭合开关后，发现两灯均不亮．小欣同学用电压表检查该电路的故障，测量结果如表格所示．若电路中仅有一处发生故障，根据表中数据可知，发生故障的电路元件为 （选填“L1”、“L2”或“S”），该故障为 （选填“短路”或“断路”）．粗心的小欣同学忘了记录当电压表接在AC两点时的数据，你认为电压表接AC两点时的测量结果为 V．
位置
AB
BC
CD
AC
AD
电压U/V
3
0
0
3
