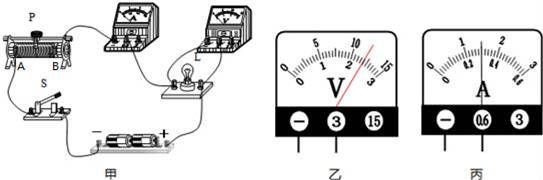

入库时间：2017-02-04小明用图甲测定小灯泡L的电功率．
（1）开关S闭合前，应将滑动变阻器的滑片P移动到 （选填“A”或“B”）端；
（2）闭合开关S，移动滑片P到某一位置后，若电压表和电流表的示数分别如图乙、丙所示，则小灯泡L消耗的实际电功率为 W，小明还计算出此时小灯泡L的电阻RL= Ω；
（3）小刚在做同样的实验时，他连接好电路，并按正确的顺序操作，但闭合开关后灯不亮，电流表有示数而电压表无示数，则电路可能出现的故障是 （选填选项前的字母）
A．小灯泡的灯丝断了 B．滑动变阻器断路
C．小灯泡短路 D．电流表断
-
难度：
使用次数：274
入库时间：2017-02-04
如图所示的电路中，A、B两端的电压是6V，灯L1的电阻是8Ω，通过的电流是0.2A．求：
（1）灯L1两端的电压；
（2）灯L2的电阻．
-
难度：
使用次数：117
入库时间：2017-02-04
如图所示的电路中，电源电压恒为6V，小灯泡L上标有“6V，3W”的字样，电阻R1的阻值为8Ω，滑动变阻器R2上标有“10Ω，2A”的字样．求：
（1）小灯泡L正常工作时的电阻；
（2）开关S1与S2都断开，S闭合时，R1在10min内产生的热量；
（3）当开关S1、S2、S都闭合，电流表的示数为1.5A时，R2消耗的电功率．
