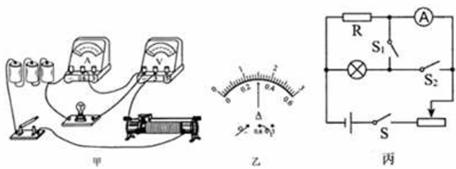

入库时间：2017-01-26图甲是小明同学设计的测小灯泡电功率的实验电路(灯泡额定电压 U 额=2.5V).
(1) 小明所接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确，请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法。
(2) 电路连接正确后，闭合开关发现小灯泡不亮，但电流表有示数且很小，接下来应进行的操作是______.
A. 更换小灯泡 B. 检查开关是否闭合
C. 移动滑动变阻器滑片 D. 检查电压表是否断路
(3) 正确操作后，小灯泡发光，这时电压表的示数为 2V，则应向_____移动滑动变阻器的滑片，直到_____时为止，此时电流表的示数(如图乙所示)为______A，则小灯泡的额定功率为_____W.
(4) 同组的明月同学也设计了一个电路图(如图丙)，测出了该小灯泡正常发光时的功率，其中定值电阻的阻值 R=25Ω，正确操作过程如下：
①只闭合开关 S 和___，调节滑动变阻器的滑片，使电流表示数为 I1=___A；
②闭合开关 S 和___，断开开关___，保持滑动变阻器滑片的位置不动，读出电流表示数为I2；
③小灯泡的额定功率表达式 P 额=______（用符号表示）.
-
难度：
使用次数：162
入库时间：2017-01-26
某家庭需要将 50kg、20℃的水加热到 60℃作为生活用热水，他们利用煤气灶烧水，需燃烧 0.8kg 煤气.（已知煤气的热值 q = 4.2×107J/kg，水的比热容 c = 4.2×103J/（kg•℃），
求：
（1）50kg、20℃的水加热到 60℃需吸收的热量______J；
（2）煤气灶烧水的效率______.
-
难度：
使用次数：199
入库时间：2017-01-26
如图所示电路中，电源电压为 220V，S1为单刀双掷开关，S2为单刀单掷开关，两根相同的电阻丝上标有“220V 200W”的字样，不考虑温度对的电阻的影响.
求：（1）每根电阻丝的电阻________.
（2）当 S1与 a 接通，S2闭合时，电路中的总电流为多少 ？
（3）电路的最小总的电功率为多少________.
-
难度：
使用次数：92
入库时间：2017-01-26
家乐牌电热水器的简化电路如图所示，A 为自动温度开关，当水的温度达到设定温度时自动断开电路，低于设定温度时，自动接通电路. S 是热水器的功率选择开关，可选择高、低两种加热功率，R1、R2都是发热电阻器。主要的技术指标如下表：
额定电压(V)
220
发热电阻类型
电热管
输入功率一档(W)
2200
输入功率二档(W)
1210
温度范围(℃)
20−78
容积(L)
20
则：
(1) 当热水器使用高温档，正常工作时，电路中的电流是多少?
(2) R1的阻值是多大?
(3) 如果在用电高峰期，电压只有 200V，这时功率开关 S 拨到2 时，该电热水器的实际功率为多大？
