请将图中的家庭电路按安全用电要求连接完整。
请在图中用笔画线代替绳子,将两个滑轮连成滑轮组,要求人用力往下拉绳使重物升起。

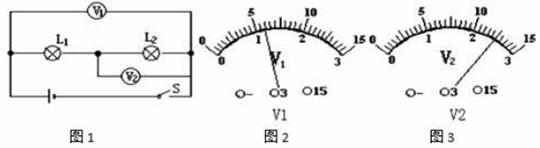

如图 1 所示的电路中,电压表所用的量程不明,当电路闭合后,V1和 V2的示数分别如图 2、3 所示。则 V1用的量程是______V,V2用的量程是______V,小灯泡 L1上的电压是______V.

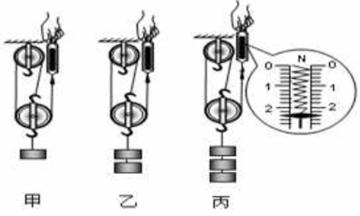

在“测量滑轮组的机械效率”实验中,小明用如图所示的同一滑轮组提升不同钩码的方法,分别做了甲、乙、丙 3 次实验,实验数据记录如表:
实验 次数 | 钩码所受的 重力 G/N | 提升高度 h/m | 拉力 F/N | 绳端移动的 距离 s/m | 机械效率 η |
1 | 2 | 0.05 | 1.0 | 0.15 | 66.7% |
2 | 4 | 0.05 | 1.7 | 0.15 | 78.4% |
3 | 6 | 0.05 | ① | 0.15 | ② |
(1) 实验中要竖直向上_____ 拉动弹簧测力计,使钩码升高。
(2) 表格中编号①处数据应为____,编号②处数据应为_____.
(3) 分析以上实验数据可以得出如下结论:同一滑轮组的机械效率主要与_____有关。
(4) 若将此滑轮组换一种绕绳方法,不计摩擦及绳重,提升相同的物体时,滑轮组的机械效率______(变大/变小/不变).
在探究“影响电流热效应的因素”实验中:

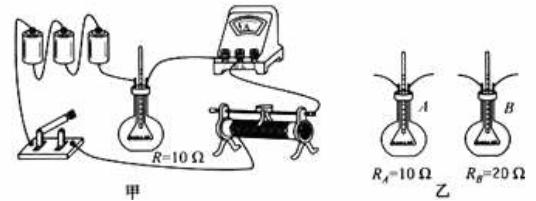

(1) 为了探究电热器产生的热量与电流的关系,小明设计了甲图装置,在烧瓶内安装一根电阻丝,并插入一支温度计,通过比较烧瓶内液体的温度变化,来判断相同时间内不同电流产生的热量多少,这种研究方法叫______. 若他想让烧瓶内液体在短时间内温度变化更明显,应选用______(煤油/水),理由是______.
(2) 小明先测量烧瓶内液体的温度后,闭合开关,通电 30s 再测量烧瓶内液体的温度,得到温度的升高量填入表中;然后移动滑动变阻器滑片改变电流大小,重复上述操作,获得第二组数据(见表).
实验次数 | 电流/A | 通电时间/s | 电阻/Ω | 温度升高量/℃ |
1 | 0.3 | 30 | 10 | 1.5 |
2 | 0.6 | 30 | 10 | 6.0 |
由此得出:同一导体,在通电时间相等时,电流______,其产生的热量______.
(3) 若要探究电热器产生热量与电阻的关系,应保持电流和通电时间相等,同时选择乙图中______(A/B),烧瓶与甲图中的烧瓶______(串联/并联).
