入库时间：2017-01-24如图所示是“探究通过导体的电流与电压、电阻的关系”的电路图．
（1）探究电流与电压的关系时，所测得的几组电流、电压值见表1，分析表中数据可知：电阻箱接入电路的阻值为 Ω；当导体的电阻一定时，通过导体的电流与导体两端的电压成 关系．
（2）探究电流与电阻的关系时，应调节 改变接入电路中的阻值，并调节 使电压表的示数保持相同，读出电流值．所测几组数据见表2．分析表中数据可知：电阻箱两端的电压为 V，当导体两端的电压一定时，通过导体的电流与导体的电阻成 关系．
表1
序号
电阻R/Ω
电流I/A
1
5
0.40
2
10
0.20
3
20
0.10
表2
序号
电压U/V
电流I/A
1
1.0
0.20
2
1.5
0.30
3
2
0.40
-
难度：
使用次数：160
入库时间：2017-01-24
大兵老师带同学去实验室测量额定电压为2.5V的小灯泡的额定功率．

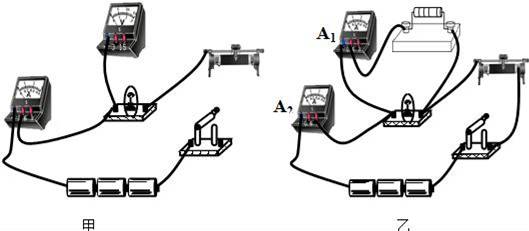

（1）如图甲是某同学没有连接完成的实验电路，请你用笔画线代替导线将实物图补充完整（要求：闭合开关前需要将变阻器的滑片置于最右端）；
（2）实验时细心的大兵老师提醒同学们“这个实验最容易出现的问题是：连接电路后闭合开关，灯泡不亮．同学们可以根据电压表、电流表的示数判断故障的原因，若 ，说明电路是正常的，灯泡不亮的原因是滑动变阻器连入电路阻值较大；若 ，说明灯丝断了或灯泡与灯座接触不良．
（3）同学们将电路连接完成后，为了测量小灯泡的额定功率，接下来的操作是 ；
（4）实验中大兵老师发现小松同学没有使用电压表，而是用了两个电流表和一个5Ω的电阻器R设计了如图乙所示的电路，同样测出了小灯泡的额定功率，具体操作是：闭合开关，移动变阻器的滑片，使 ，小灯泡正常发光，若此时电流表A2的示数为0.8A，则该灯泡的额定功率为 W．
-
难度：
使用次数：125
入库时间：2017-01-24

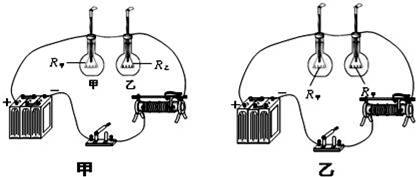

为了探究影响电热的因素，小伟设计了如图甲的电路，烧瓶中盛有质量、初温均相等的煤油，R甲＞R乙．
（1）为了在较短的时间内达到明显的实验效果，选用煤油而不选用水，主要是由于 ．
（2）通电一段时间后，比较两烧瓶中温度计的示数，是为了探究电热与 的关系．
（3）要利用此装置来探究电热与电流的关系，你还需要的操作是 ．
（4）将此装置改装后可测量煤油的比热容，如图乙所示，测量时，分别向两个相同的烧瓶中加入初温均为t0、质量相等的水和煤油，通电一段时间后，分别读出温度计的示数为t水、t煤油，请写出煤油比热容的表达式C煤油= （已知水的比热容为C水）
-
难度：
使用次数：110
入库时间：2017-01-24
某款节能灯的额定电压为220V，额定功率为20W，它正常发光时的亮度与普通照明的“220V 100W”白炽灯正常发光时相当．
（1）该节能灯正常工作时电流是多大？
（2）某家庭每天照明5h，则使用这盏节能灯比使用一盏“220V 100W”白炽灯每个月（按30天计算）节约电能多少千瓦时？
（3）已知每节约lkW•h的电能，就能减排约300g的碳粉尘，则改用节能灯后，每盏灯每月能减排碳粉尘多少千克？
-
难度：
使用次数：66
入库时间：2017-01-24

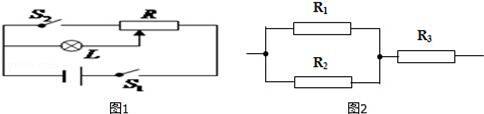

如图1所示，灯泡L标有“6V，3W”字样，滑动变阻器的最大阻值为12Ω，当开关S1、S2闭合，滑动变阻器的滑片P滑到最右端时，小灯泡恰好正常发光．（不考虑灯丝电阻随温度的变化）
（1）当开关S1闭合、S2断开、滑片移到变阻器的最左端时，小灯泡的实际功率是多少？
（2）求滑动变阻器的滑片滑至中点时电路中的总电流．（提示：此时电路可等效为图2电路，图2电路中的总电阻的计算方法如下：首先计算出R1与R2并联后的总电阻记为R12，则电路的总电阻为R总=R12+R3）．
